▶ 動画で見る

グラフエディタを開いてタイトルを変え、注目したい値に色を付け、解説と値ラベルを付けて保存するまでの操作を、動画（約1分25秒）でご覧いただけます。

※音声はありません。字幕でご覧ください。

• 資料にそのまま使える見た目に：タイトル・フォント・文字サイズ・系列名・色・軸のタイトル・凡例の位置・値ラベルの書式（1,234件 など）を画面上で整えられます。
• 注目したい値だけ色を付ける：「色の割り当て」で出願人などの値ごとに色を固定し、ほかを灰色にできます。再検索や期間の変更で順位が変わっても同じ色で描きます。
• グラフに解説文を添える：図の下に文章を表示し、画像の保存やPFレポートにもそのまま載せられます。
• データの値は変わらない：変えられるのは見た目だけです。件数・集計の内容は検索結果のまま描かれます。

この記事でわかること

• グラフエディタの開き方と画面の見方
• タイトル・色の割り当て・グラフの解説・値ラベルなどの変え方
• 元に戻す・リセット・保存の方法と、PFレポートでの扱い
• 編集できるグラフの種類と注意点

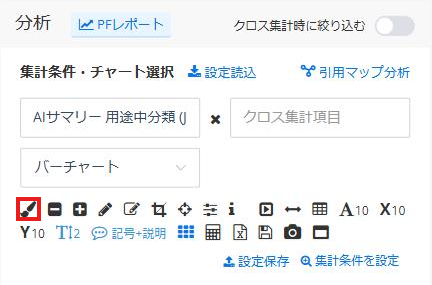

1. グラフエディタを開く

検索結果画面の「分析」で、集計条件の下のツールバーの先頭にあるブラシのアイコン（グラフの見た目を編集）を押します。グラフウィンドウが開き、その左にエディタ「グラフの見た目を編集」が表示されます。

※ツールバーのタイトル・余白・注釈のアイコンの小窓にある「詳細設定…」からも、対応するパネルを開いた状態でエディタを開けます。

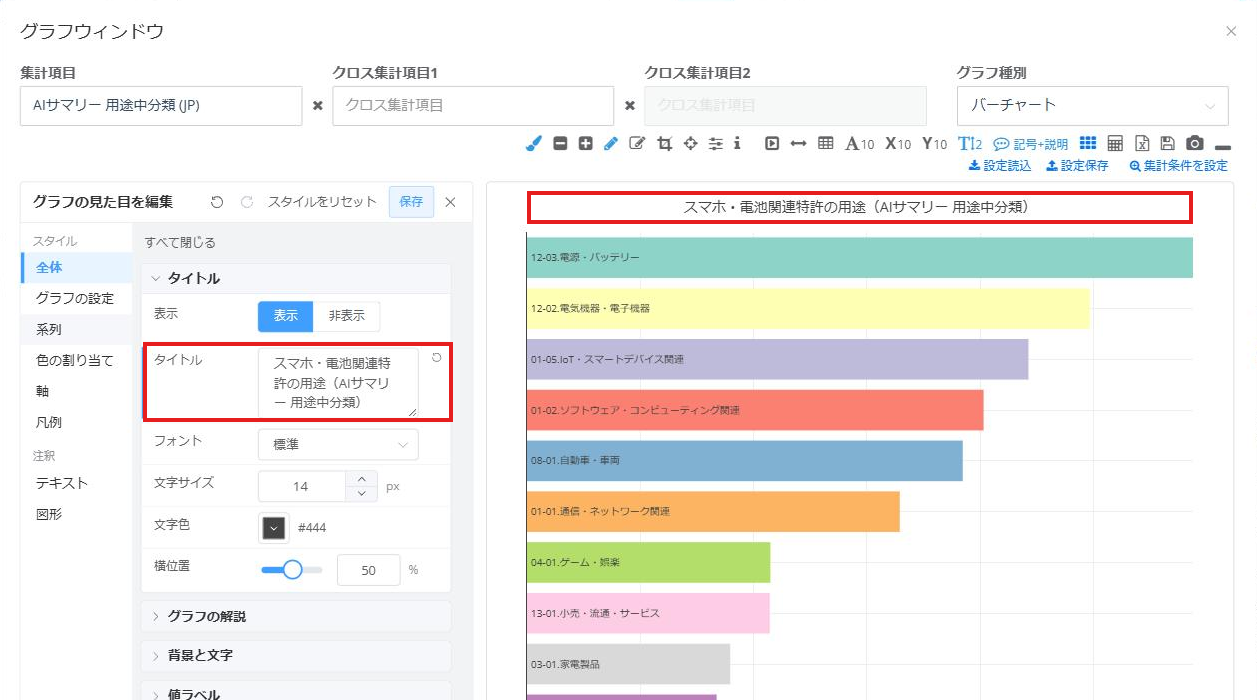

2. 画面の見方とタイトルの変更

エディタの左のメニューでパネルを選び、項目の値を変えると、すぐ右のグラフに反映されます。変えた項目は行の左端に青い線が付き、右端に↺（元の値に戻す）が表示されます。

※表示される項目は、グラフの種類によって変わります（そのグラフに無い項目は表示されません）。エディタの幅が狭いときは、メニューが上のタブになります。

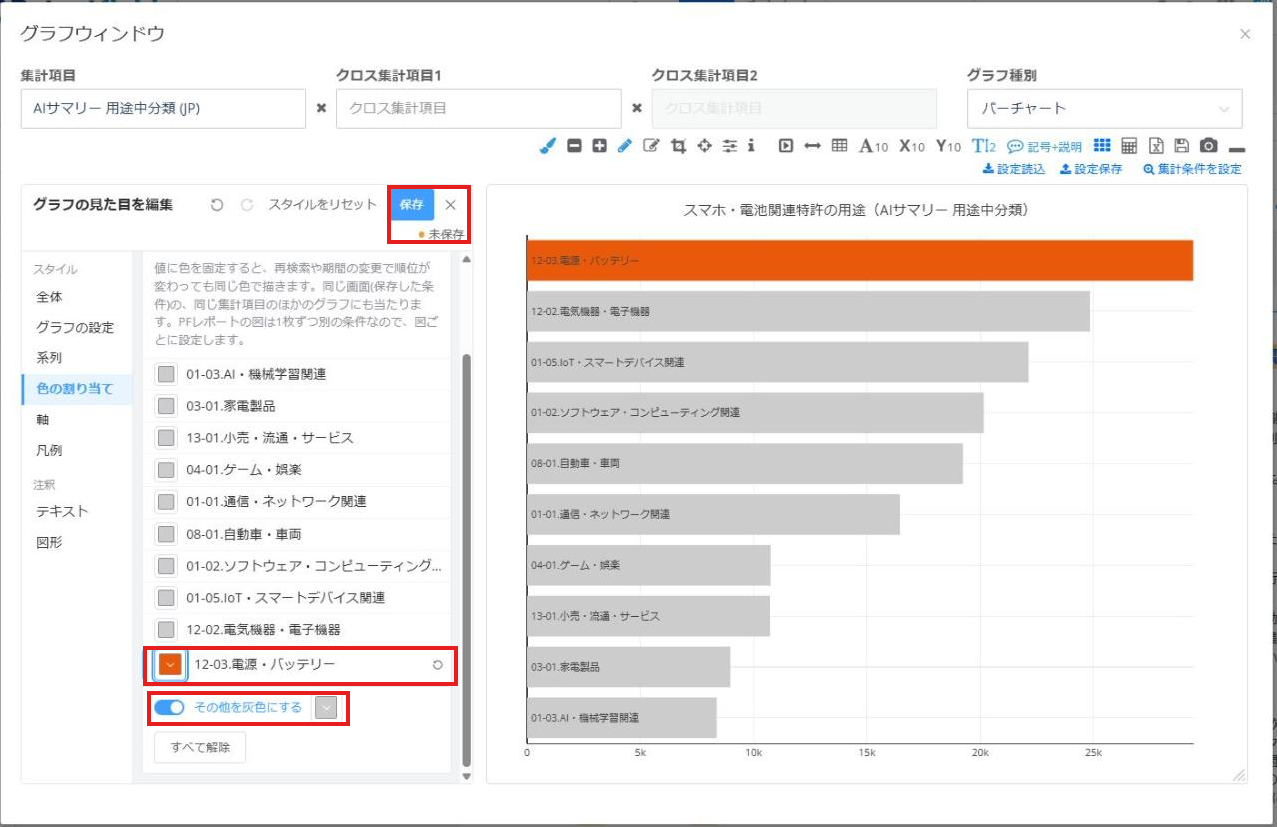

3. 色の割り当て（値ごとに色を固定する）

「色の割り当て」の「値ごとの色」には、今のグラフに出ている値（出願人・分類など）が並びます。色見本を押して色を選ぶと、その値に色が固定されます。「その他を灰色にする」をオンにすると、固定していない値がまとめて灰色（色は変更可）になり、注目したい値だけを目立たせられます。

• 値ごとの色は、同じ画面（同じ保存条件）の、同じ集計項目を使うほかのグラフにも当たります（バーチャートで決めた色が、パイチャートに切り替えても同じ色になります）。
• 対象は、単軸のバーチャート・パイチャートと、クロス集計で系列ごとに描く種類（バーチャート・コンパラマップ・バブルチャート・時系列チャート・ニューエントリ・リタイア・バンプチャート・スロープチャート・伸長率バブルチャート・レーダーチャート）です。それ以外の種類では「この種類のグラフは対象外です」と表示されます。
• 1つの集計項目につき50値まで固定できます。

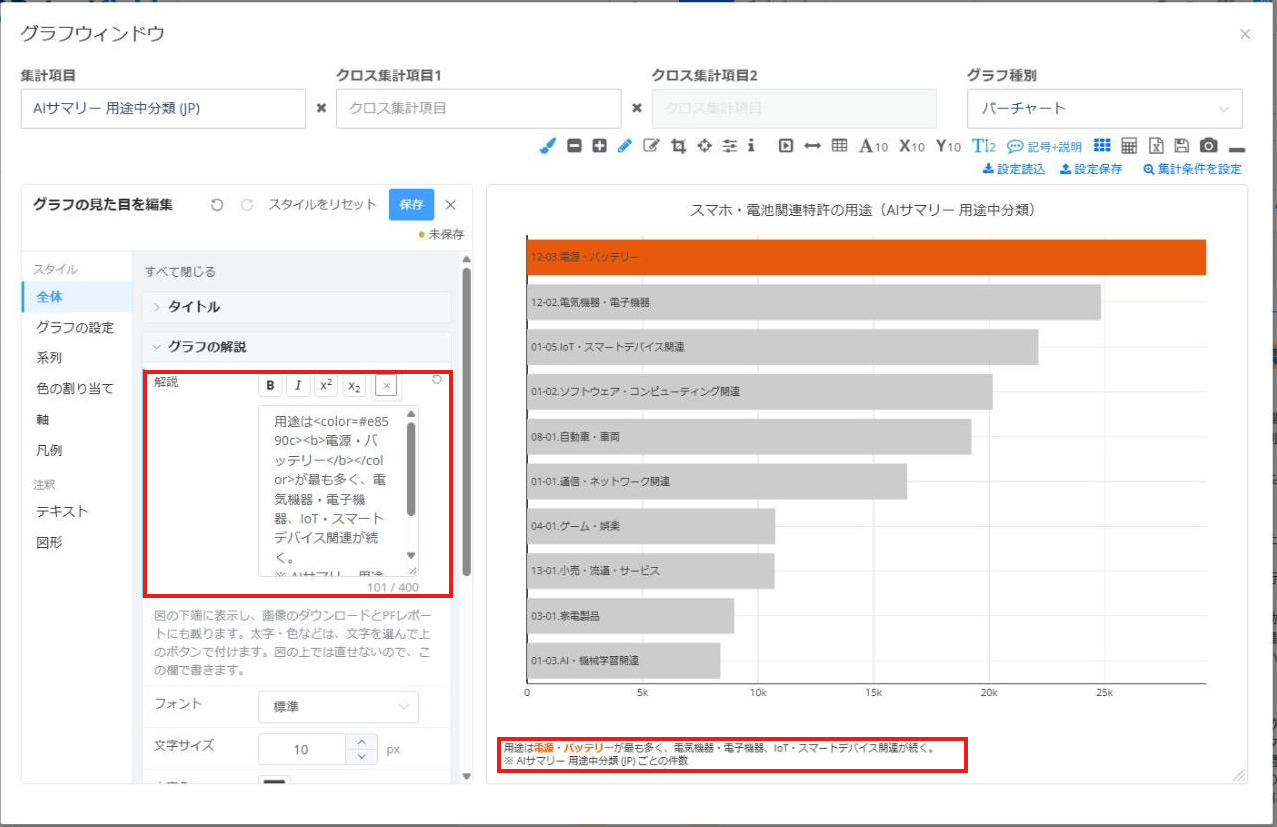

4. グラフの解説（図の下に文章を添える）

「全体」の「グラフの解説」に文章を書くと、図の下端に表示されます。グラフから読み取れることや集計の前提を、図と一緒に残せます。

• 文字を選んで欄の上のボタン（B・I・x²・x₂・色）を押すと、選んだ部分を太字・斜体・上付き・下付き・文字色にできます。欄には <b>…</b> や <color=#c00000>…</color> のような印が見え、図ではその書式で描かれます。
• Enterで改行し、Ctrl（Macは⌘）+Enter か欄の外をクリックで確定します。400文字まで書けます。
• 文章を書くと、フォント・文字サイズ・文字色・配置（左・中央・右）・グラフとの間隔・余白の項目が表示されます。
• グラフの幅に合わせて自動で折り返し、行数に応じて図の下の余白が広がります。画像の保存（PNG／SVG）とPFレポートの図にもそのまま載ります。
• 解説は1つの画面（保存条件）に1つです。グラフの種類や集計項目を替えても残るので、替えたときは内容が図と合っているか確認してください。

※使える書式は上の5つだけです。リンクやHTMLのタグは使えず、書いても文字のまま表示されます。

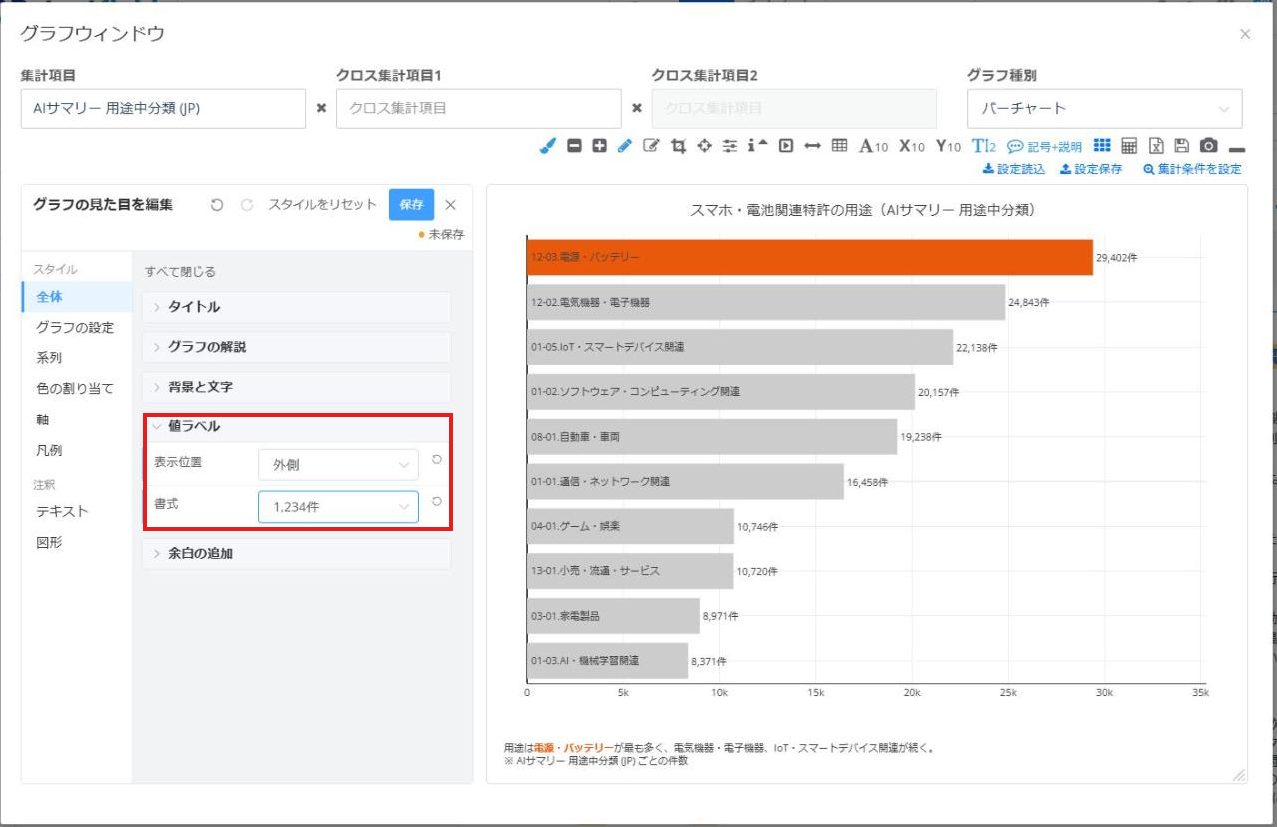

5. 値ラベルの書式

「全体」の「値ラベル」で、棒や折れ線に出す数の表示位置（ツールバーの「件数表示位置」と同じ設定）と書式を選べます。書式は「標準」「1,234」「1,234件」と、割合の積み上げ棒だけ「12.3%」です。

※書式を選べるのは、バーチャート（積上・積上/比率を含む）・コンパラマップ・時系列チャート（累積を含む）です。スコア・平均を集計しているときは「1,234件」を選べません。

6. 軸・凡例を整える

• 軸：「軸」パネルで対象の軸（すべて／X軸／Y軸）を選び、タイトルを付けると、そのぶん余白を自動で広げて描きます。「軸からの距離」で目盛りの文字とタイトルの間隔をpxで調整できます。
• 凡例：「凡例」パネルの位置は、右（グラフの外）・右上（グラフの中）・左上（グラフの中）・下（横並び）から選べます。細かく変えると「カスタム」、ツールバーの凡例アイコンで決めた位置のままなら「グラフの設定どおり」と表示されます。
• 図の上で直す：グラフのタイトル・軸のタイトル・凡例の系列名などは、図の上の文字を押して直接書き換えることもできます。図の上で直した内容も編集として記録され、保存の対象になります。

7. 元に戻す・リセット

• エディタの見出しの「元に戻す」「やり直す」で、1操作ずつ行き来できます（Ctrl（Macは⌘）+Z でも可）。
• 項目ごとに戻すときは、変更した項目の右の↺（元の値に戻す）を押します。
• 「スタイルをリセット」は、確認のあと、このグラフの見た目の変更をまとめて元に戻します。タイトルとグラフの解説の文章、「グラフの設定」（軸の入れ替えなど）、テキスト・図形は内容として扱うため戻しません。リセットも「元に戻す」で取り消せます。

8. 保存する

エディタで変えた見た目（値ごとの色・グラフの解説を含む）は、保存しないとページの再読み込みで消えます。保存した状態から見た目を変えている間は、エディタの見出しに「● 未保存」と表示され、「保存」ボタンが強調表示になります。未保存のままページを離れようとすると、確認が表示されます。

※タイトル・文字の大きさ・余白・注釈・「グラフの設定」は、これまでどおりツールバーの設定として引き継がれるため、変えても「未保存」にはなりません。

9. PFレポートでの扱い

• PFレポートの編集画面では、ツールバーのブラシのアイコンからエディタを開けます。「保存」は見出しの「更新」／「新規保存」と同じ動作です。
• PFレポートの表示では、エディタは開けませんが、保存した見た目が自動で当たります。
• PFレポートの図は1枚ずつ別の保存条件なので、値ごとの色やグラフの解説は図ごとに設定します。
• 見た目は出願人などの「値」に結び付けて記録しているので、再集計で件数の順位が入れ替わっても、同じ値には同じ見た目が当たります。

10. 編集できるグラフの種類

バーチャート系・パイチャート・時系列チャート・散布図・バブル・ヒートマップ・レーダー・3次元系・サンバースト・サンキー図・地理的情報チャート・パレート図・組み合わせチャート・ベン図・バンプ/スロープチャートなど、ほぼすべての種類で使えます。次の種類は、項目を絞った専用のパネルで編集します。

※上位特許リスト・表形式、類似/意味の散布図、集計しないときは編集できません（ブラシのアイコンが表示されません）。

また、Patentfield AIRの分析レポートの本文に挿入したグラフも、図の右上の「グラフを編集」から同じエディタで見た目を直せます。「適用」で本文の図に反映され、レポートの「保存」を押すと保存されます。

11. 注意点

よくある質問

Q. 追加の契約やオプションは必要ですか？

A. 不要です。検索結果画面の「分析」のグラフで使えます（閲覧専用のワークグループの契約を除く）。

Q. 編集した見た目は、次にログインしたときも残っていますか？

A. 「保存」で保存条件（またはPFレポート）に保存したものは残ります。保存せずに再読み込みすると消えます。

Q. 再検索して件数の順位が変わったら、色がずれませんか？

A. ずれません。系列の見た目は出願人などの「値」に結び付けて記録しているので、順位が入れ替わっても同じ値に同じ見た目が当たります。

Q. グラフの数値を手で直せますか？

A. できません。編集できるのは見た目だけで、件数や集計の内容は検索結果のまま描かれます。

Q. バーチャートで付けた色を、パイチャートでも使えますか？

A. 使えます。値ごとの色は、同じ画面（同じ保存条件）の、同じ集計項目を使うグラフに共通で当たります（「色の割り当て」に対応した種類だけ）。

Q. 「スタイルをリセット」でタイトルが戻りません。

A. 仕様です。タイトルとグラフの解説の文章は内容として扱い、リセットでは戻しません。項目の↺で個別に戻すか、ツールバーで変更してください。

Q. グラフの解説でHTMLは使えますか？

A. 使えません。太字・斜体・文字色・上付き・下付きは、欄の上のボタンで付けられます。

Q. URLを共有したら、相手にも同じ見た目で見えますか？

A. 見えません。見た目はURLに載らないので、保存条件またはPFレポートで共有してください。
