ファミリー樹形図
ファミリー樹形図
▶ 動画で見る
個別特許ページの「ファミリー樹形図」タブを開き、箱の見方、箱にマウスを載せる・押す操作、最先の出願への移動、右上のボタンを、動画（約1分3秒）でご覧いただけます。
※音声はありません。字幕でご覧ください。
個別特許ページに新しいタブ「ファミリー樹形図」を追加しました。PFパテントファミリーの出願を、横に出願日、縦に国・地域で並べ、優先権・分割・継続・変更などのつながりを線で描きます。
ファミリーでいちばん古い出願（最先の出願）はどれか、いま見ている特許がどの出願から来て、どこへ枝分かれしたかを、ひと目で確認できます。公報の無い優先権の基礎（国内優先の基礎になった出願、米国の仮出願など）も箱として表示します。
この記事でわかること
- ファミリー樹形図タブの開き方と画面の見方
- 線の種類と箱の見方
- 箱にマウスを載せる・押す・ダブルクリックしたときの動き
- 最先の出願の番号から図の中の位置へ移動する方法
- 出願の多いファミリーの表示（絞り込み・年ごとのまとめ）
- 樹形図を画像（PNG）で保存する方法

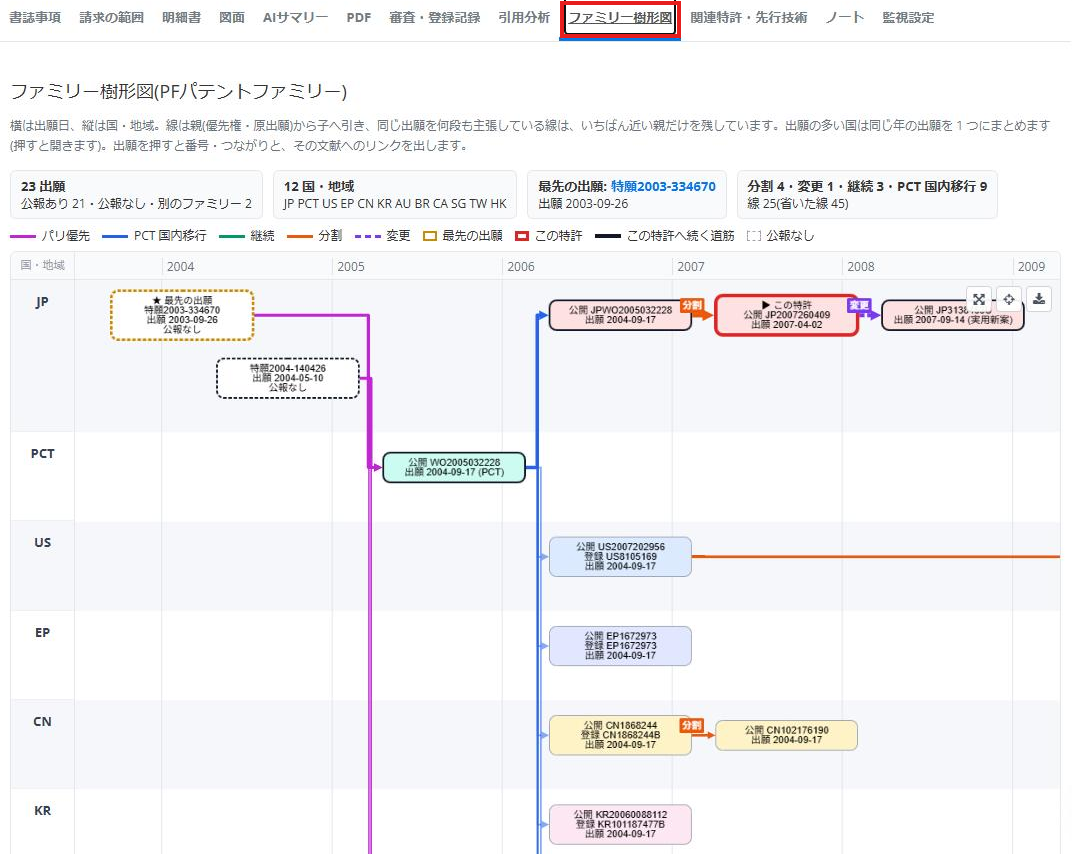

1. ファミリー樹形図タブを開く
個別特許ページのタブ列の「ファミリー樹形図」（「引用分析」と「関連特許・先行技術」の間）を押します。
画面は上から次の3つでできています。
| 場所 | 内容 |
| 上の見出し（カード） | 出願の数（公報あり／公報なし・別のファミリー）、国・地域、最先の出願（番号と出願日）、つながりの数（分割・変更・継続・PCT国内移行など）と描いた線の数 |
| 凡例 | そのファミリーに出てくる線の種類と、箱の枠の意味（最先の出願・この特許・この特許へ続く道筋・公報なし） |
| 図 | 横は出願日（上に年の目盛り）、縦は国・地域の段（左に国名）。国際出願（PCT）は「PCT」の段に入ります |
- 段は、その国のいちばん古い出願日の順に上から並びます。同じ日に始まる国は JP・PCT・US・EP・CN・KR・TW・DE・FR・GB の順、それ以外の国はアルファベット順です。
- 箱の中は、公開番号・登録番号（どちらも無ければ出願番号）と「出願 YYYY-MM-DD」（出願日）です。実用新案・PCT・米国の仮出願は、日付の後ろに種類を添えます。
- 最初は「この特許のまわり」（祖先・子孫と最先の出願が収まる大きさ）で表示します。目盛りと国名は、図を動かしても画面の端に残ります。

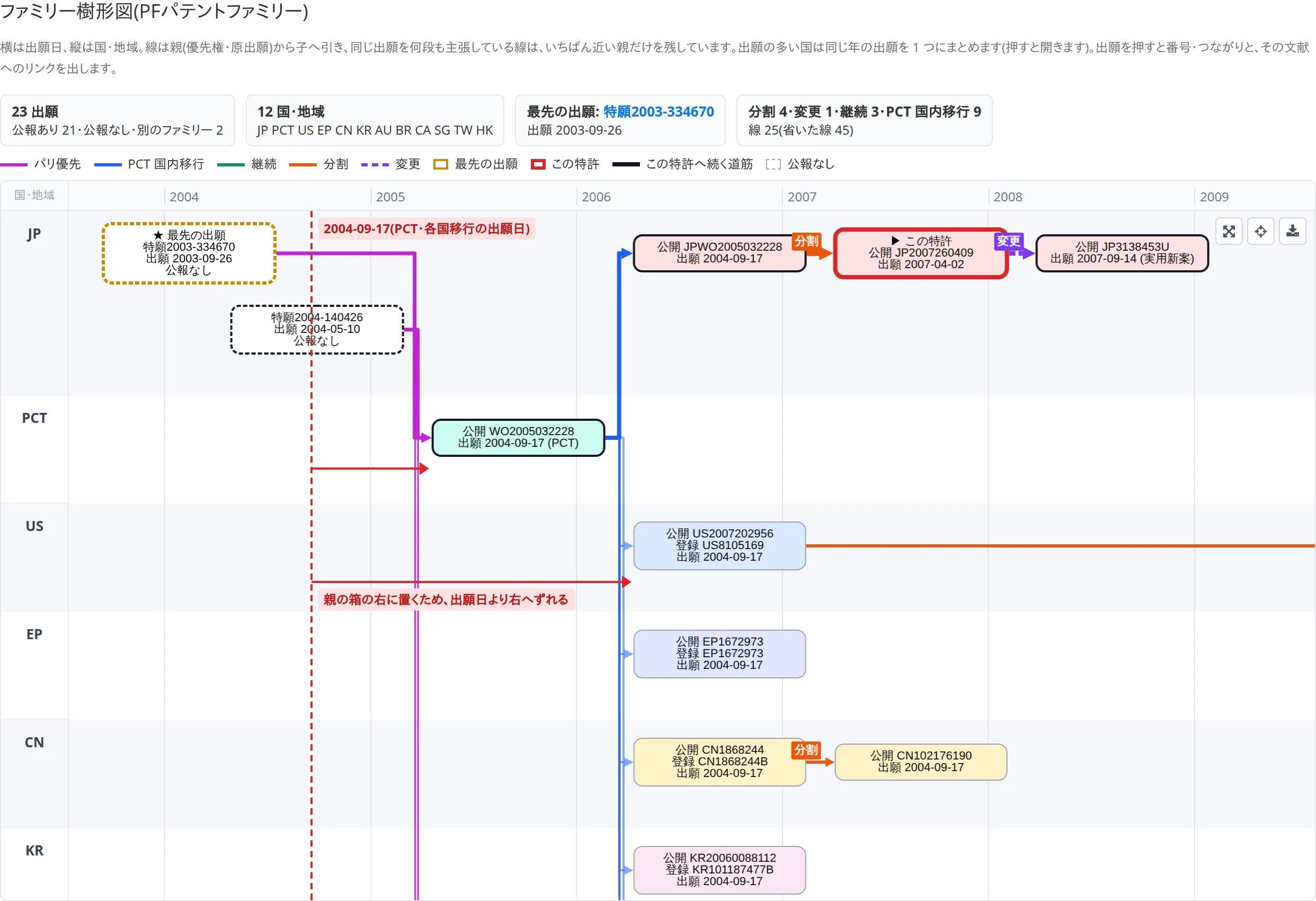

■ 箱の位置が年の目盛りより右にずれることがあります
箱の左端は出願日の位置に置きますが、線と「分割」などの札が箱に隠れないよう、子の箱は親の箱の右端より先に置きます。そのため、PCTの各国移行（各国の出願日は国際出願日と同じ）や、親のすぐ後に出した分割など、親と出願日が近い出願は目盛りより右に出ます。何年も離れた出願は目盛りどおりの位置に出ます。正確な日付は箱の中の「出願 YYYY-MM-DD」でご確認ください。
赤い線と文字は説明のために書き足したものです。
2. 線と箱の見方
線は親（優先権の基礎・原出願）から子へ引き、矢じりは子の側です。線の色と札でつながりの種類を描き分けます。
| 線 | 意味 |
| パリ優先 | 国をまたぐ優先権（国際出願への優先権も含む） |
| 国内優先 | 同じ国の出願を基礎にした優先権（日本・ドイツの国内優先など） |
| 仮出願 | 米国の仮出願を基礎にした出願 |
| PCT 国内移行 | 国際出願から各国・広域（EPなど）への移行 |
| EP の各国移行 | EP特許の各国での翻訳・有効化 |
| 継続／一部継続 | 米国の継続出願／一部継続出願（CIP） |
| 分割／分割（実用新案） | 分割出願（特許→特許）／実用新案の分割 |
| 変更 | 特許⇔実用新案などの出願の変更 |
| 実用新案登録に基づく特許出願 | 日本の実用新案登録に基づく特許出願 |
| 権利の種類をまたぐ分割 | 韓国の特許⇔実用新案の分割 |
| 実用新案の分岐 | ドイツの実用新案の分岐 |
| 追加・再発行 | 追加の特許（実線）・米国の再発行（破線） |
| 関連 | 上のどれにも当たらない技術的な関連など |
- この特許へ続く道筋の線は太く濃く、それ以外は薄く描きます。
- 同じ出願を何段も優先権として挙げている場合は、いちばん近い親からの線だけを描きます（見出しに「線 25（省いた線 45）」のように数を出します）。
- パリ優先と国内優先は、親が子と同じ国（同じ段）なら国内優先、違えばパリ優先として描いています。
| 箱の見た目 | 意味 |
| 赤い枠（▶ この特許） | いま開いている特許 |
| 金色の枠（★ 最先の出願） | ファミリーで出願日が最も古い出願（同じ日の出願が複数あればすべて） |
| 黒く太い枠 | この特許の祖先・子孫（この特許へ続く道筋） |
| 背景色つきの箱 | 公報のある出願。背景は国・地域ごとの色（JP 薄赤・US 薄青・EP 薄紫・PCT 薄緑・CN 薄黄など） |
| 破線の枠（公報なし） | 公報が無く、ほかの出願の優先権・原出願として番号と出願日だけが分かっている出願（国内優先の基礎、公開前に取り下げた出願、米国の仮出願など） |
| 「別のファミリー」の箱 | 別のPFパテントファミリーにいる親（特許から実用新案への変更の親など） |
| まとめた箱（例：US 1998年 17件） | 同じ年の出願をまとめた箱。押すと開きます（「5. 出願の多いファミリーを見る」） |
3. 箱にマウスを載せる・押す

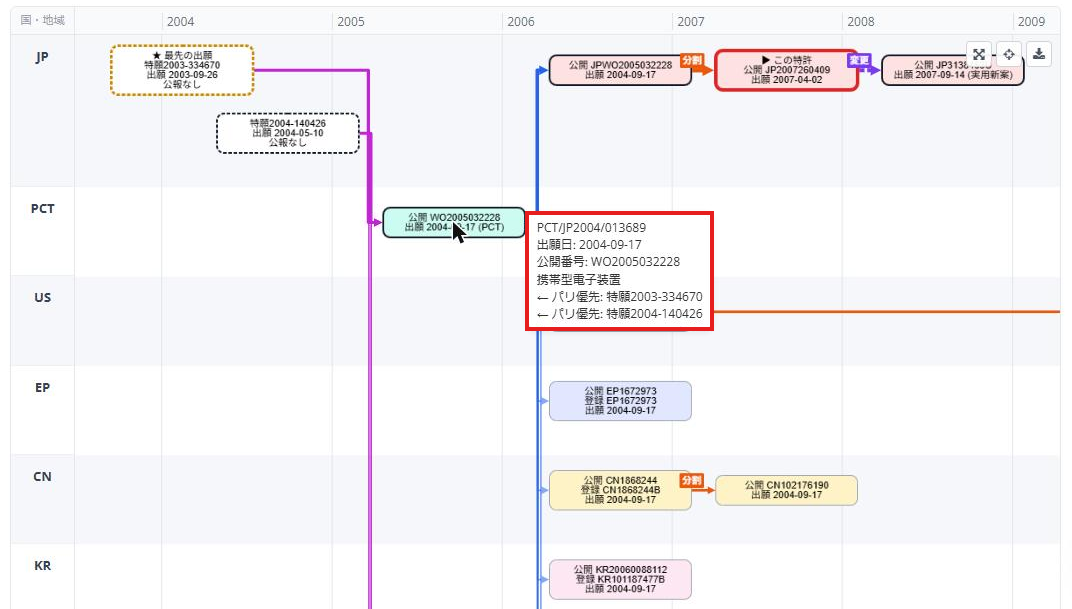

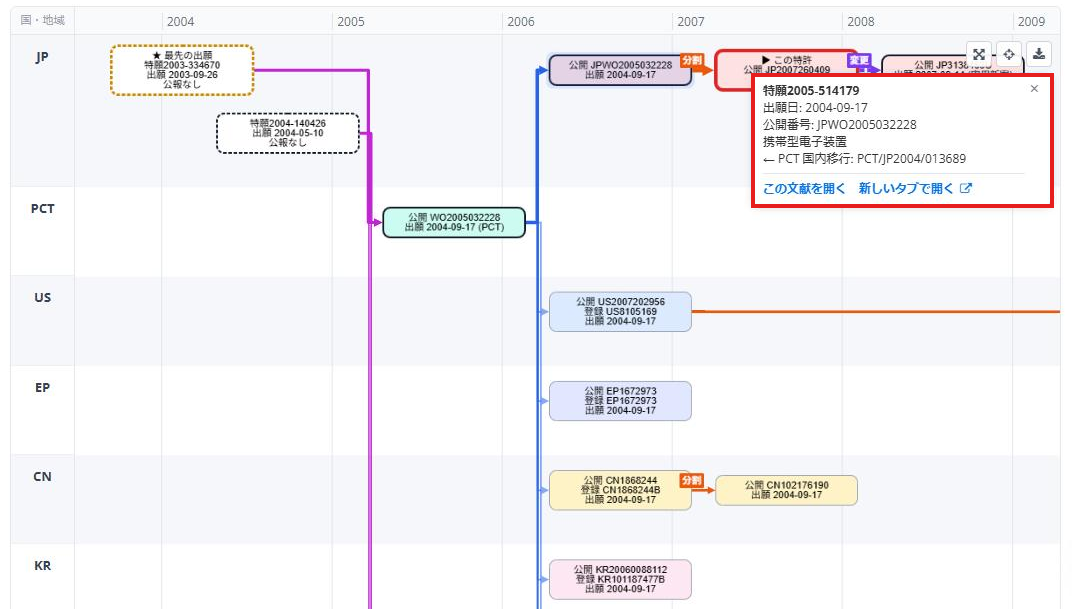

箱にマウスを載せると、番号・出願日・公開番号・登録番号・題名と、線で描いた親（「← パリ優先：特願2003-334670」など）を表示します。
箱を押すと、右上に同じ内容の吹き出しを出します。文献のある出願には「この文献を開く」「新しいタブで開く」が付きます。図の何もないところを押すか「×」で閉じます。箱をダブルクリックすると、その文献を新しいタブで開きます。
※公報なしの出願は開ける文献がありません。押すと番号と出願日だけを表示します。

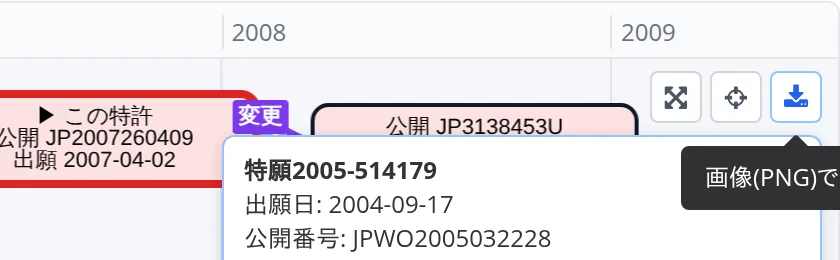

■ 右上のボタン・マウス操作
| 操作 | 動き |
| ホイール・ドラッグ | 拡大・縮小、図を動かす |
| 右上のボタン | 左から「全体に合わせる」「この特許のまわり」「画像（PNG）で保存」 |

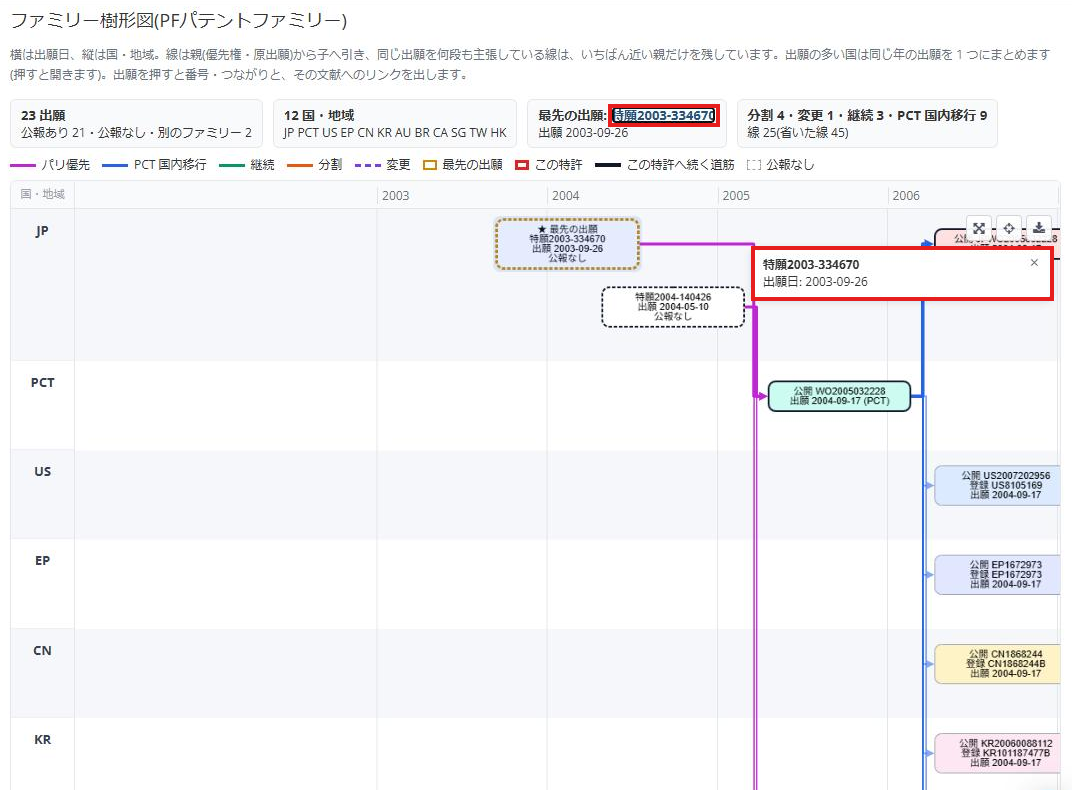

4. 最先の出願へ移動する
上の見出しの「最先の出願」の番号を押すと、図がその出願まで動いて吹き出しを出します。最先の出願は公報の無いことが多いため、文献ではなく図の中の位置へのリンクにしています。文献のある出願には ↗ のアイコンが付き、押すと新しいタブで開きます。
最先の出願の出願日は、通常、検索・集計に使える最先出願日と同じ日付です（同じ出願が違う日付で記録されている場合などに、まれに異なることがあります）。

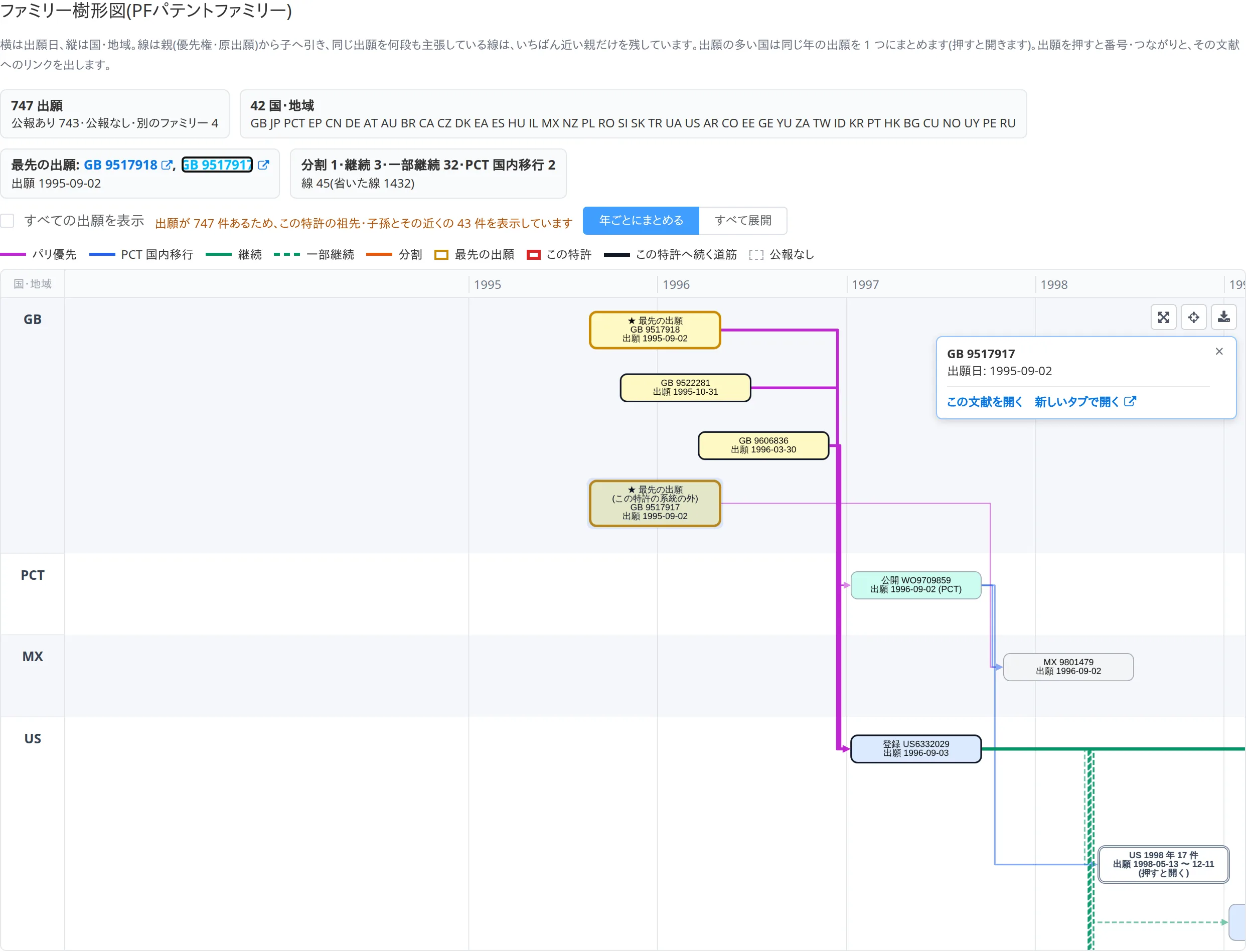

■ 「（この特許の系統の外）」と表示されたとき
同じ日の最先の出願が複数あり、そのうちいま見ている特許の祖先ではないものには「（この特許の系統の外）」と添えます。どの出願がそれを基礎にしているかが分かるよう、それを挙げている出願（出願日の近い順に5件まで）と、その親も表示します。
※元データの番号の書き違いなどで、関係の薄い出願が最先の出願として並ぶことがあります。

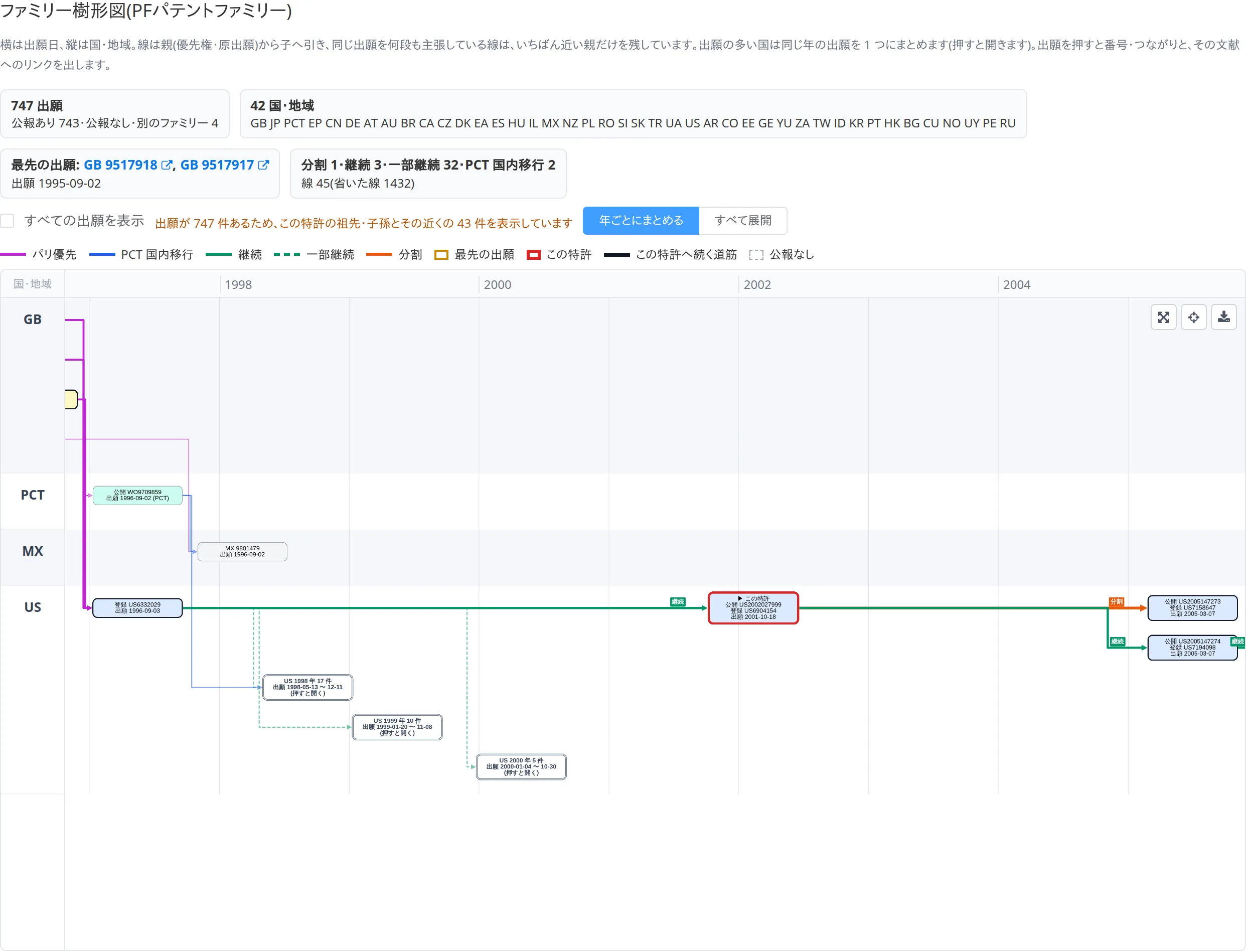

5. 出願の多いファミリーを見る

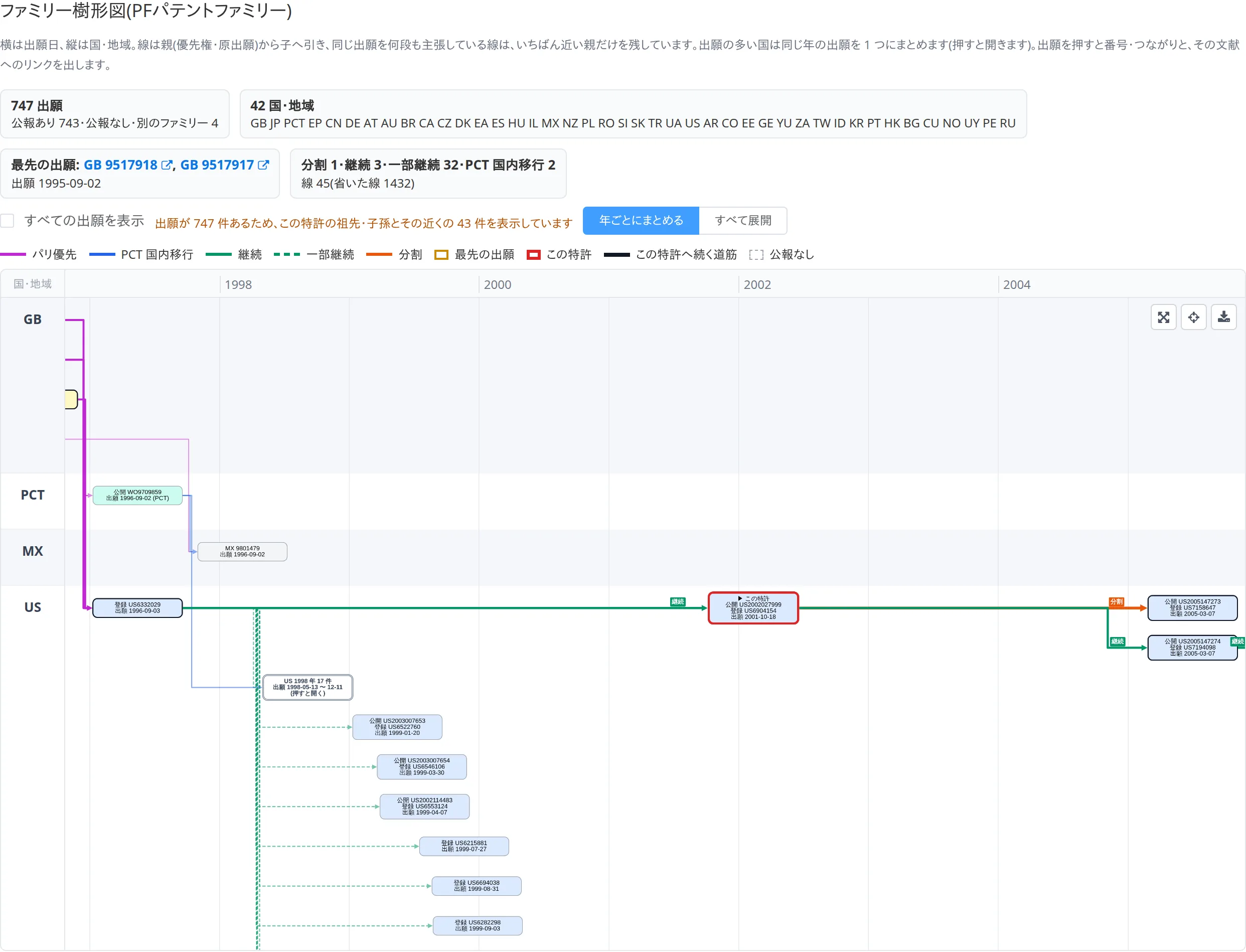

- 出願が200件を超えるファミリーは、この特許のまわりに絞って表示します。この特許の祖先・子孫と最先の出願は必ず表示し、兄弟（同じ親の子）などを出願日の近い順に足して200件にします。「すべての出願を表示」で全部表示できます。

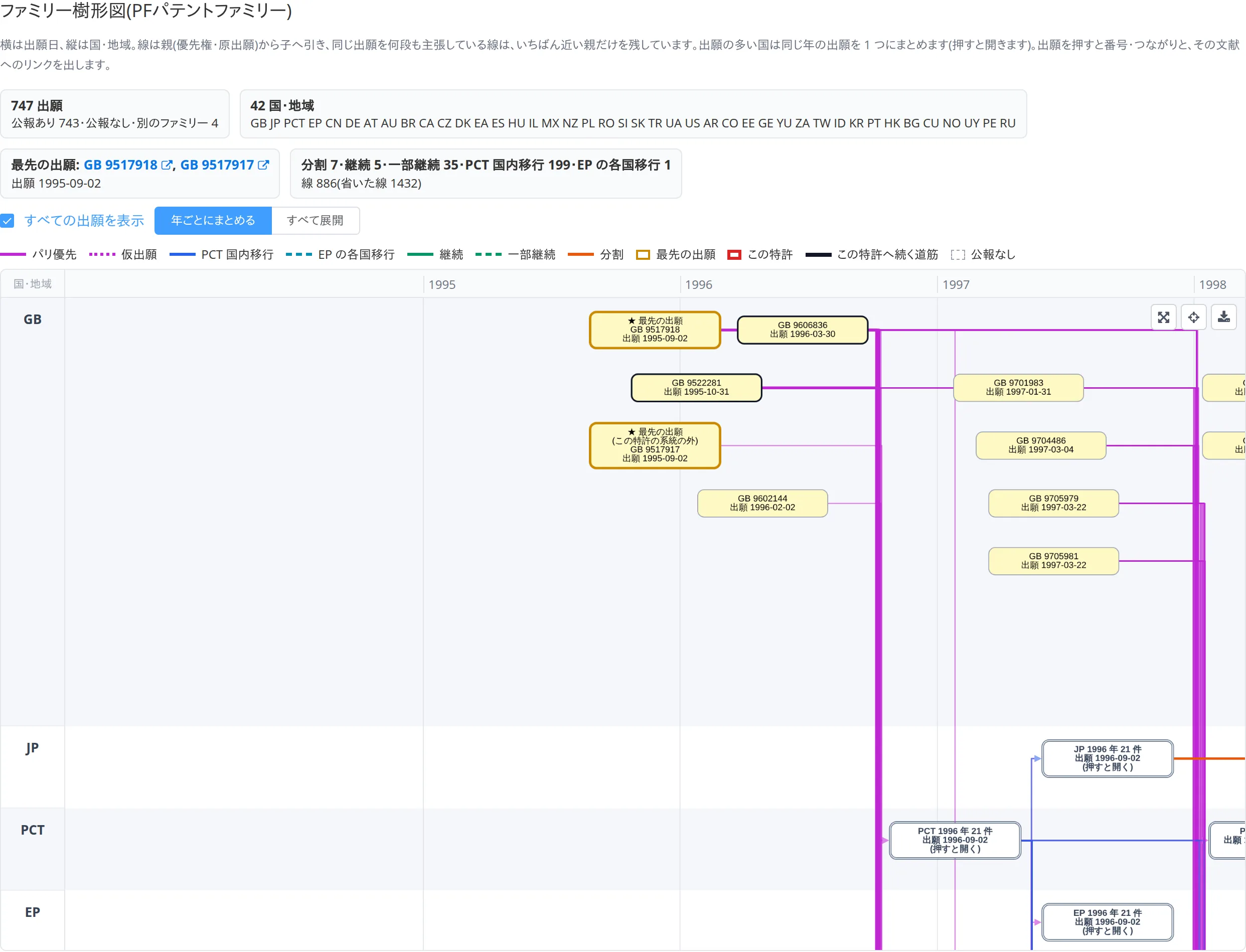

- まとめられる出願が20件以上ある段は、同じ年の出願を「US 1998年 17件」のような1つの箱にまとめます（この特許への道筋と最先の出願はまとめません）。箱を押すと、その年の出願を開きます。
- 「年ごとにまとめる／すべて展開」で、まとめ方を一括で切り替えます。

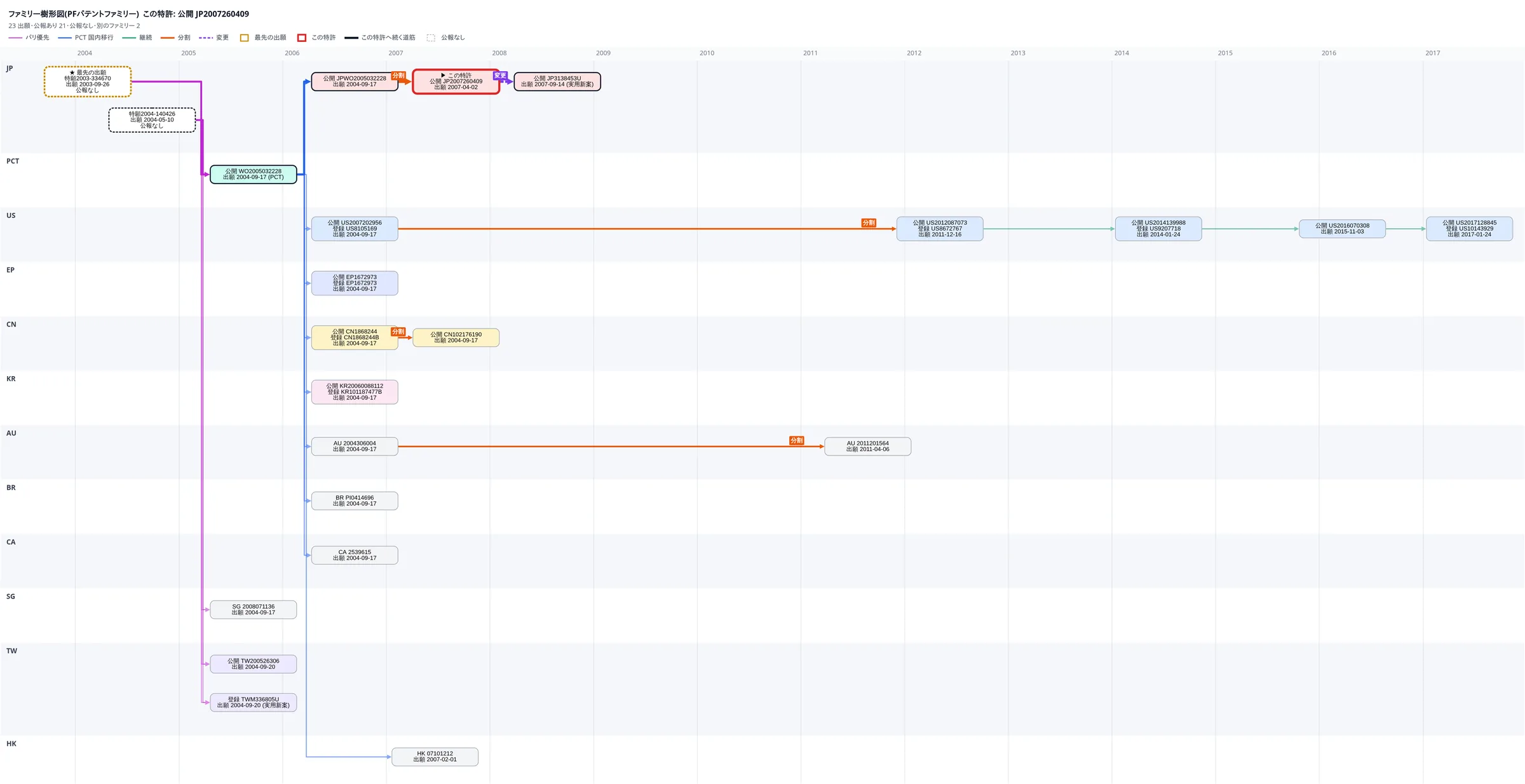

6. 画像（PNG）で保存する
右上の「画像（PNG）で保存」で、樹形図をPNG画像で保存します。ファイル名は family-tree-<出願番号>.png です。
- 画面で見えている範囲ではなく、図の全体を保存します。絞り込み・まとめ方・開いた箱は、保存したときの状態のままです。
- 国名と年の目盛り、見出し（この特許の番号）・出願の数・凡例も画像に入ります。
- 大きな図は、ブラウザで扱える大きさまで縮めて保存します。ブラウザが画像を作れなかったとき（スマートフォンなど）は、その旨を表示します。
7. ご注意
- つながりは、DOCDBと各国のデータに記録されているものだけを描きます。台湾の分割は、原出願の記録が収録データに無いため線が出ません。
- 公報の無い出願は、番号と出願日しか分からないため、題名や出願人は表示できません。
- 最先の出願は出願日だけで決めています。
よくある質問
Q. 「公報なし」の出願はなぜ開けないのですか？
A. 公開されていない出願（国内優先の基礎、公開前に取り下げた出願、米国の仮出願など）で、Patentfieldに文献がないためです。ほかの出願が優先権・原出願として挙げているので、番号と出願日だけが分かります。
Q. 最先の出願が2つあるのはなぜですか？
A. 同じ日に出願された最先の出願が複数あるときは、すべて表示します。この特許の祖先でないほうには「（この特許の系統の外）」と添え、それを挙げている出願も表示します。
Q. 国内優先の線が見当たりません。
A. 国内優先の基礎が、国際出願など別の親を経由してつながるときは、近い親からの線だけを描いています。日本の出願が日本の出願を直接基礎にしている場合は、国内優先の線が出ます。
Q. 見出しに「線 25（省いた線 45）」のように出るのは何ですか？
A. 描いた線の数と、祖先の優先権を重ねて挙げているために省いた線の数です。省いた線まで描くと、同じ出願から何本も線が出て読みにくくなるためです。
Q. 箱の位置が年の目盛りと合いません。
A. 子の箱は親の箱の右に置くため、親と出願日が近い出願（PCTの各国移行、すぐ後の分割など）は目盛りより右に出ます。日付は箱の中の「出願 YYYY-MM-DD」でご確認ください。
Q. 樹形図に出る出願と、PFパテントファミリーの仲間は同じですか？
A. 公報のある出願は同じです。樹形図にはそれに加えて、公報の無い優先権の基礎と、別のファミリーにいる親（変更の親など）が出ます。
Q. 保存した画像に、まとめた箱の「（押すと開く）」が入っています。
A. 画面と同じ見た目で書き出しているためです。開いた状態で保存したいときは「すべて展開」にしてから保存してください。
