PFレポート
PFレポート
PFレポートは、複数のグラフを一画面に同時に表示して、検索結果を多角的に分析できる機能です。検索母集団を用意し、Patentfieldがあらかじめ設定したプリセットチャート（19種類）や、ユーザーが作成したユーザーチャートを選ぶと、選んだグラフを並べたレポートが開きます。この記事では、レポートの作り方、プリセットチャートとユーザーチャート、グラフの見た目の整え方、レポートの保存とPDFダウンロードを説明します。
この記事でわかること
- PFレポートの活用シーン
- 検索母集団の設定方法（新規検索・検索結果から）
- プリセットチャート（新しいグラフ・組み合わせチャートを使ったものを含む）とユーザーチャート
- ユーザーチャートの作成・編集と、グラフの見た目の整え方
- PFレポートの保存・呼び出しとPDFダウンロード
プリセットチャートを3つ以上表示したい場合や、ユーザーチャートを使用したい場合は、別途 PFレポートオプション のご契約が必要です。
1. 活用シーン
シーン1：特許分析業務の効率化
これまでの課題：特許分析にはまずマップを作成する必要があり、分析をするためのマップ作成に時間がとられていました。
プリセットチャートにより、マップ作成工数をなくし、検索母集団を瞬時に分析することができ、特許分析業務を効率化することができます。ユーザーチャートでは、ユーザーがカスタマイズしたマップを呼び出すことが可能で、社内での様々な分析ニーズに対応することができます。
シーン2：内部教育・トレーニング
これまでの課題：特許分析には専門的な知識が必要で、分析のハードルが高く、社内でも一部の担当者しか行っていませんでした。
特許分析に不慣れな社員や新入社員の教育にプリセットチャートを使用し、基本的な特許分析の方法や、特許の役割を理解させるための教材として活用できます。
シーン3：特許の定期調査（SDI）の可視化
これまでの課題：特許の定期調査（SDI）は、自社事業に関連する特許情報をいち早くキャッチアップして関係部署に共有することができますが、読んでもらえずに形骸化していることがあります。
SDIの結果をグラフで可視化することで、特定の技術領域や競合企業の最新動向、新規参入の予測など、多岐にわたる情報を関係部署に共有することができます。
2. 検索母集団を設定する
グラフを表示するためには、特許を検索して検索母集団を作成する必要があります。検索母集団の設定方法は、以下の2種類があります。
2-1. 新規検索でマップ作成

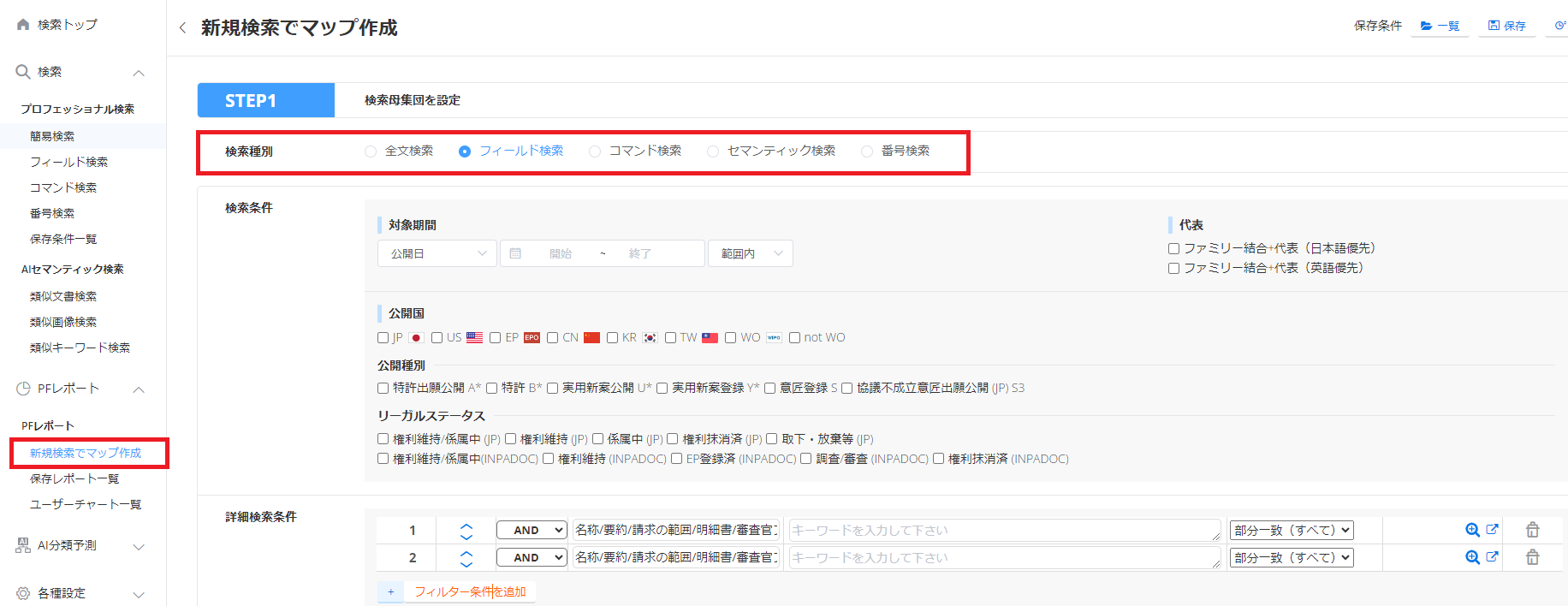

新規に検索条件を作成して、マップ作成ができます。ログインホーム画面またはサイドバーの「新規検索でマップ作成」を選択し、検索種別を選んで検索条件を作成します。
2-2. 検索結果でマップ作成

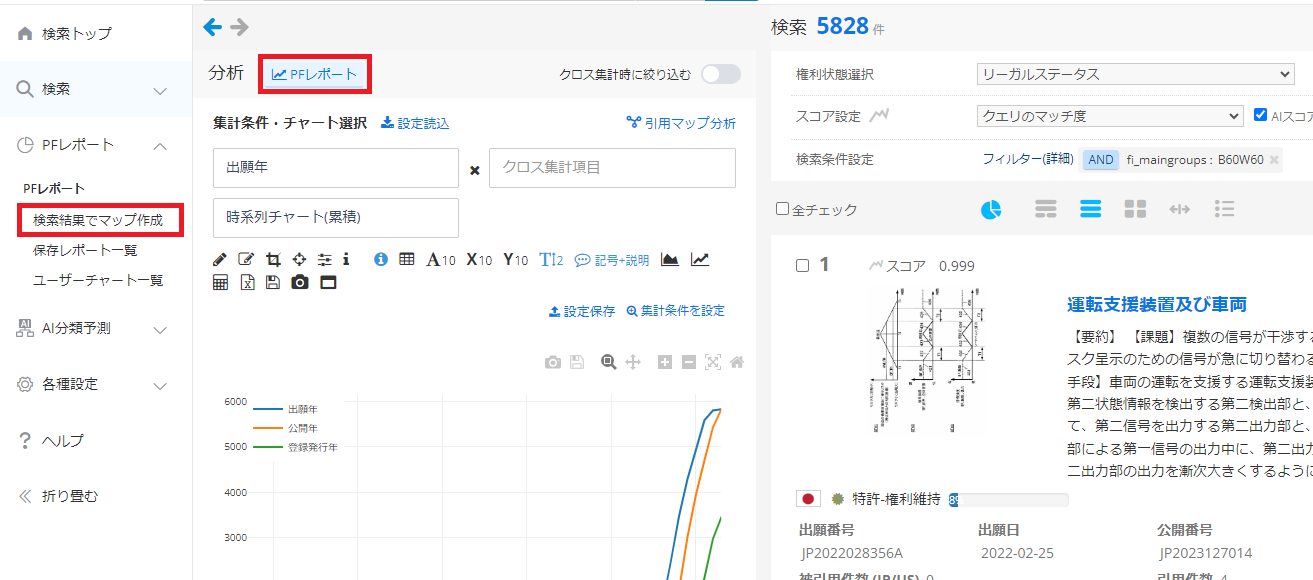

Patentfieldで検索した検索結果を利用して、マップ作成ができます。検索結果画面の「PFレポート」またはサイドバーの「検索結果でマップ作成」を選択すると、いまの検索結果を利用してマップ作成ができます。
3. マップ種別を選ぶ
PFレポートでは、複数グラフを同時に表示できます。マップ種別では、表示したいマップ種別を選択します。マップ種別には、プリセットチャートとユーザーチャートがあります。
3-1. プリセットチャート
プリセットチャートは、Patentfieldによって予め設定されたマップを選択できます。Patentfieldがこれまで提供してきたマップ可視化機能で蓄積したノウハウを活かして、19種類をラインナップしています。
3-2. 新しいグラフを使ったプリセット
プリセットチャートには、パレート図・スロープチャート・伸長率バブルチャート・サンキー図を使った次の5つがあります。出願人の集中度や増減、技術領域の伸びを、検索結果からすぐにマップにできます。
| プリセット | 内容 | わかること |
|---|---|---|
| 出願人の集中度マップ | 出願人（上位20）のパレート図 | 少数の出願人に集中しているか、分散しているか |
| 出願人別の増減マップ | 出願人 × 出願年のスロープチャート | 前半・後半で出願を増やした／減らした出願人 |
| 出願人のポジショニングマップ | 出願人 × 出願年の伸長率バブルチャート | 主要・急伸・縮小の出願人 |
| 技術領域のポジショニングマップ | IPCサブクラス × 出願年の伸長率バブルチャート | 伸びている・縮小している技術領域 |
| 出願人別の技術領域フロー | 出願人 × IPCサブクラスのサンキー図 | 主要な出願人の技術領域の配分 |
使い方
1. 検索結果画面の「分析」の見出しの横にある「PFレポート」をクリックします。「検索結果でマップ作成」の画面が開きます（サイドバーの「検索結果でマップ作成」からも開けます）。
2. 「プリセットチャート」から、使うプリセットにチェックを入れます。新しい5つは一覧の後ろのほうにあります（その次が「用途の組み合わせマップ」です）。ほかのプリセットと組み合わせて選べます。
3. 「マップ作成」をクリックすると、選んだプリセットを並べたレポートが開きます。
※PFレポートオプションをご契約でない場合、1つのマップに入れられるプリセットチャートは2つまでです。3つ以上を並べる場合は PFレポートオプション をご検討ください。
※出願人の軸は、ほかのプリセットと同じく、レポートの対象国に合わせて置き換わります（下の例では英語の名称で表示されています）。
作成例
「リチウムイオン電池」の全文検索の結果で、5つのプリセットを並べた例です。
出願人の集中度マップ：上位20社の棒と累積の割合です。「その他」の棒は表示しないため、折れ線は上位20社の割合（この例では16.2%）で止まります。
出願人別の増減マップ：前半・後半の件数を、出願人ごとに線で結びます。
出願人のポジショニングマップ：点線より上が、出願が増えた出願人です。
技術領域のポジショニングマップ：H01M（約31万件）が桁違いに多くても、横軸が対数目盛なのでほかの分類も並んで表示されます。この例では C01B（非金属元素とその化合物）が伸長率約2.0で最も伸びており、H02J などは点線の下にあります。
出願人別の技術領域フロー：主要な出願人ごとに、どの技術領域へ出願しているかを流れの太さで示します。
※PFレポートの中のグラフは、クリックしても検索結果の絞り込みは行われません。各グラフの見方は パレート図・スロープチャート・伸長率バブルチャート・サンキー図 をご参照ください。
3-3. 組み合わせチャートを使ったプリセット
プリセットチャートには、組み合わせチャートを使った「用途の組み合わせマップ」もあります。1件の特許に付いたAIサマリーの用途の組み合わせを件数で比べ、技術がどの用途にまたがって使われているかを確認できます。
| プリセット | 内容 | わかること |
|---|---|---|
| 用途の組み合わせマップ | AIサマリー 用途中分類の組み合わせチャート | 技術がどの用途にまたがって使われているか（よく一緒に付く用途の組み合わせ） |
※AIサマリーグローバルをご契約でない有料アカウントでは、AIサマリー 用途中分類 (JP) で集計します。無料アカウントには、このプリセットは表示されません。
※組み合わせチャートの見方は 組み合わせチャート・ベン図・組み合わせの推移 をご参照ください。
3-4. ユーザーチャート
ユーザーチャートは、ユーザーが作成したマップを選択できます。作成方法は「4. ユーザーチャートを作成・編集する」をご参照ください。保存したユーザーチャートの一覧と呼び出し方は ユーザーチャート一覧 をご参照ください。
4. ユーザーチャートを作成・編集する
マップ種別選択画面またはPFレポート結果画面の「新規チャート作成」を選択して、ユーザーチャートを作成します。ユーザーチャートでは、集計項目・グラフ種別・集計条件設定などの詳細条件を指定して、マップを作成します。
集計項目やチャート種類の説明は 検索・分析結果画面 の「1. グラフエリア」、集計条件の設定は 集計条件を設定（マップ表示条件の設定） をご参照ください。
作成後は、保存名を設定して「更新」をクリックすると保存できます。

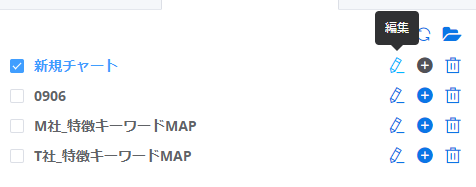

作成済みのユーザーチャートを編集したい場合は、鉛筆マークの編集ボタンを選択してください。

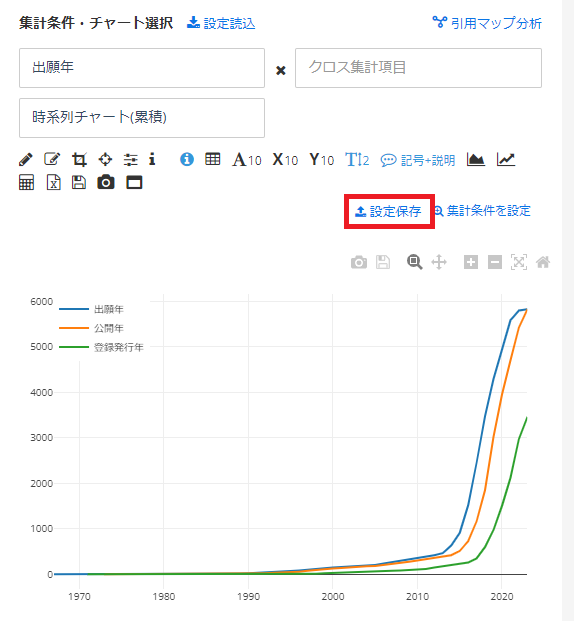

なお、検索結果画面の「設定保存」で保存したグラフも、ユーザーチャート一覧に表示されます。
5. グラフの見た目を整える（グラフエディタ）
グラフのタイトル・文字・色・軸・凡例・値ラベル・解説文などの見た目は、グラフエディタで整えられます。PFレポートの編集画面では、ツールバーのブラシのアイコンからエディタを開けます。エディタの「保存」は、見出しの「更新」／「新規保存」と同じ動作です。
- PFレポートの表示画面では、エディタは開けませんが、保存した見た目が自動で反映されます。
- PFレポートの図は1枚ずつ別の保存条件なので、値ごとの色やグラフの解説は図ごとに設定します。
- 見た目は出願人などの「値」に結び付けて記録されるため、再集計で件数の順位が入れ替わっても、同じ値には同じ見た目が反映されます。
検索結果画面の「分析」のグラフでも同じエディタを使え、整えた見た目は保存条件に保存できます。エディタの使い方は グラフエディタ（グラフの見た目を編集） をご参照ください。
6. PFレポートを保存する・呼び出す

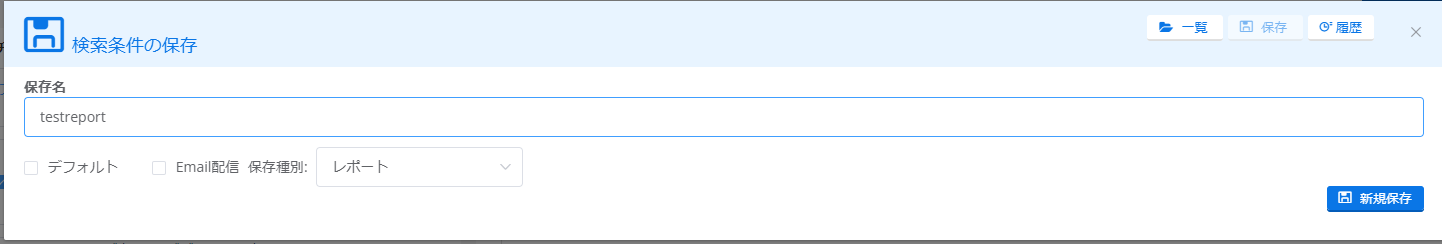

作成したPFレポートを保存して、呼び出しができます。保存される内容は、検索母集団と選択した表示グラフのセットです。PFレポート画面右上の「保存」を選択し、保存名を設定して保存します。
保存したPFレポートを呼び出す場合は、ログインホーム画面またはサイドバーの「保存レポート一覧」から呼び出しができます。
7. PDFでダウンロードする

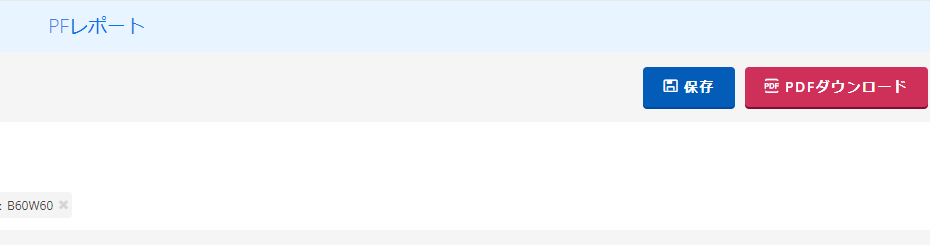

作成したPFレポートをPDF形式でダウンロードできます。PFレポート画面右上の「PDFダウンロード」を選択すると、PDF形式で出力されます。
8. よくある質問
Q. PFレポートオプションを契約していない場合、プリセットチャートはいくつ選べますか？
A. 最大2つまでです。ユーザーチャートはご利用いただけません。
Q. PFレポートのグラフをクリックしても、検索結果が絞り込まれません。
A. PFレポートの中のグラフは、クリックしても絞り込みは行われません。絞り込みは、検索結果画面の「分析」のグラフで行ってください。詳しくは マップをクリックして絞り込む をご参照ください。
Q. タグで除いた検索結果からPFレポートを作ったら、除いたはずの公報が含まれていました。
A. 検索結果画面の「フィルター(スコア/ラベル)」に設定した条件がPFレポートで外れる事象は、2026年10月に修正しました。今は、PFレポートを開いても条件が引き継がれます。PFレポートの画面から「詳細検索」を開き、「フィルター(スコア/ラベル)」で条件を足して検索し直すこともできます。
Q. PFレポートのグラフの色やタイトルを変えられますか？
A. 変えられます。PFレポートの編集画面で、ツールバーのブラシのアイコンからグラフエディタを開きます（「5. グラフの見た目を整える（グラフエディタ）」をご参照ください）。
Q. 保存したPFレポートやユーザーチャートが一覧に見つかりません。
A. 保存したPFレポートとユーザーチャートは、作業グループに紐づいて保存されます。保存したときの作業グループをご確認ください。
