検索結果画面の「分析」で描けるグラフに、パレート図・スロープチャート・伸長率バブルチャート・サンキー図の4種類が加わりました。「上位に集中しているか」「どこが伸びているか」「誰がどの技術に出願しているか」を、表を読み込まなくてもグラフ1枚で確認できます。

この記事でわかること

• 4種類のグラフの選び方（どの集計で選べるか、何がわかるか）
• パレート図・スロープチャート・伸長率バブルチャート・サンキー図の見方
• グラフをクリックして絞り込む方法と、PFレポートのプリセット
• ご利用にあたっての注意点

1. 新しいグラフの選び方

グラフの種類は、集計項目（軸）を選んだあと、「チャート種類」のプルダウンで選びます。プルダウンには、選んだ集計の形で描けるグラフだけが表示されます。新しい4種類は、次の集計で選べます。

1軸の集計の場合（パレート図）

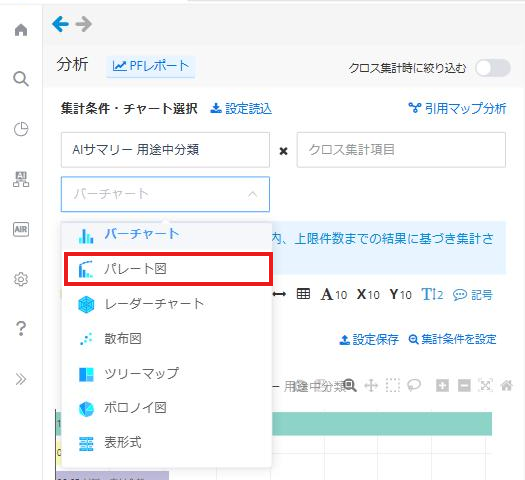

集計項目に出願人や出願国などを1つ選び、「チャート種類」のプルダウンから「パレート図」を選びます。

時系列を含むクロス集計の場合（スロープチャート・伸長率バブルチャート）

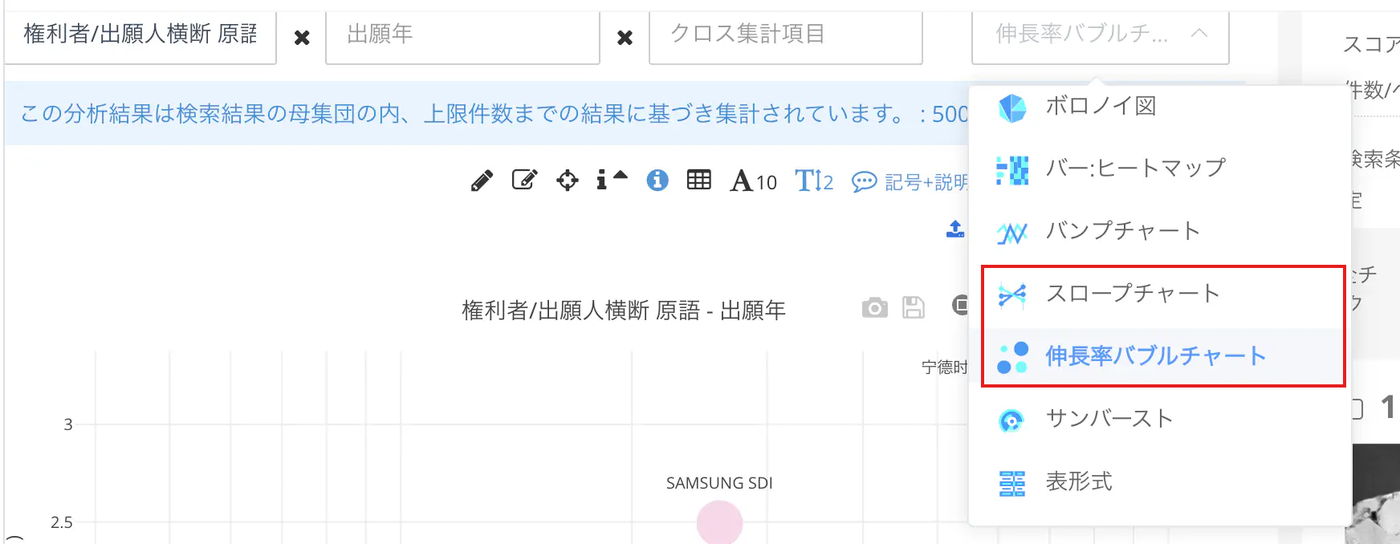

集計項目に出願人などを選び、クロス集計項目に「出願年」を選ぶと、プルダウンに「スロープチャート」と「伸長率バブルチャート」が表示されます（バンプチャートの下に並んでいます）。サンキー図は、出願年などの時系列を含まないクロス集計（例：出願人 × IPCサブクラス）か、3軸の集計で選べます。

※新しいグラフを使うための追加の契約は不要です。分析グラフをご利用いただけるすべてのユーザーがお使いいただけます。選べる集計項目（AIサマリーの課題・用途など）は、これまでどおりご契約内容によって異なります。

※出願人・特許分類などの詳細画面のグラフや、PFレポートのユーザーチャートでも、同じグラフを選べます。

2. パレート図

値の大きい順に並べた棒グラフと、上位から足し上げた割合（累積構成比）の折れ線を1枚に描きます。折れ線の立ち上がり方を見ると、上位に集中しているか、多数に分散しているかがわかります。

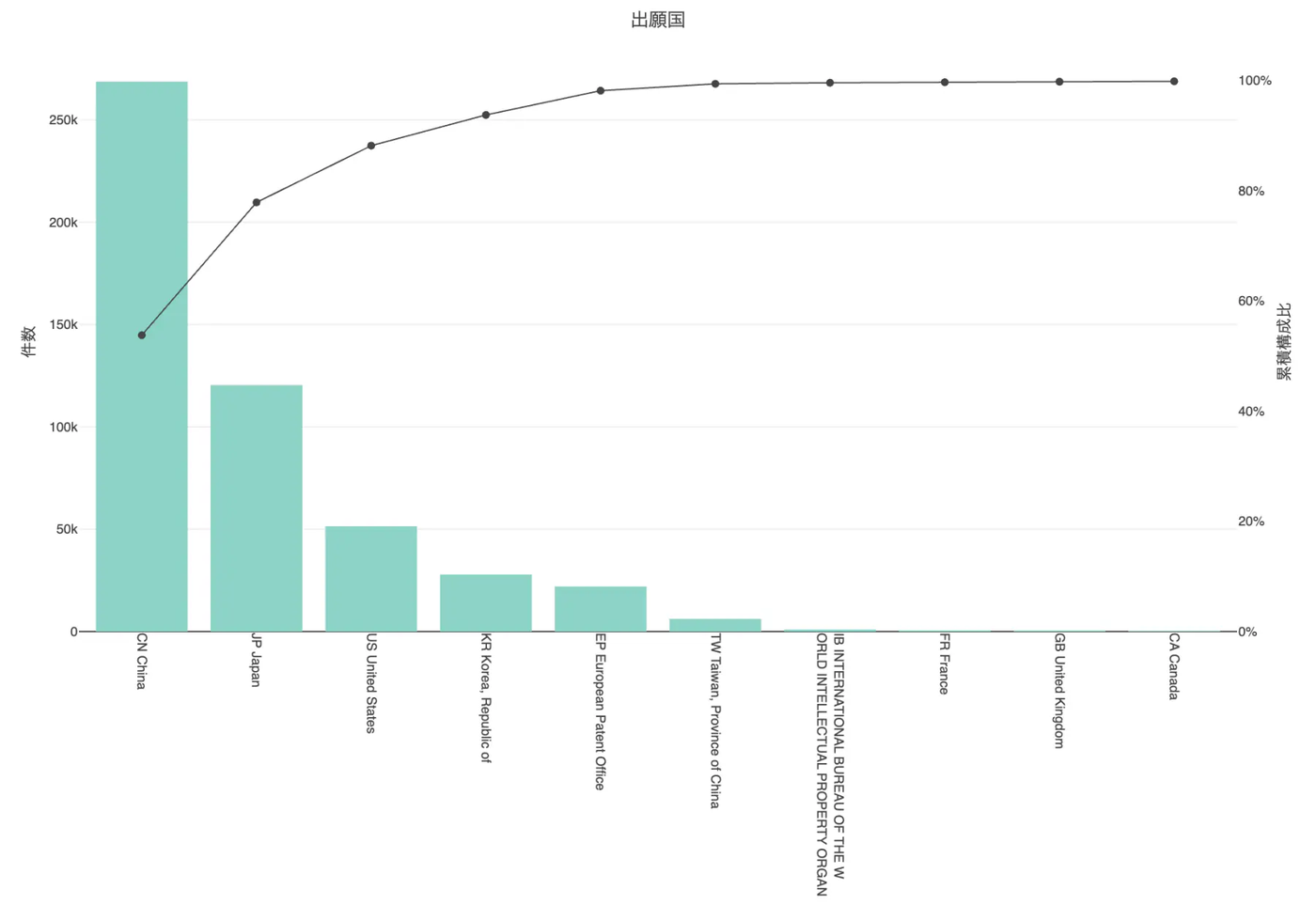

出願国のパレート図の例です。CN だけで53.7%、JP を足して77.8%、US までで88.1%、上位5か国で98.1%に達しています。調査対象の国を上位国に絞っても、取りこぼしが少ないことがわかります。

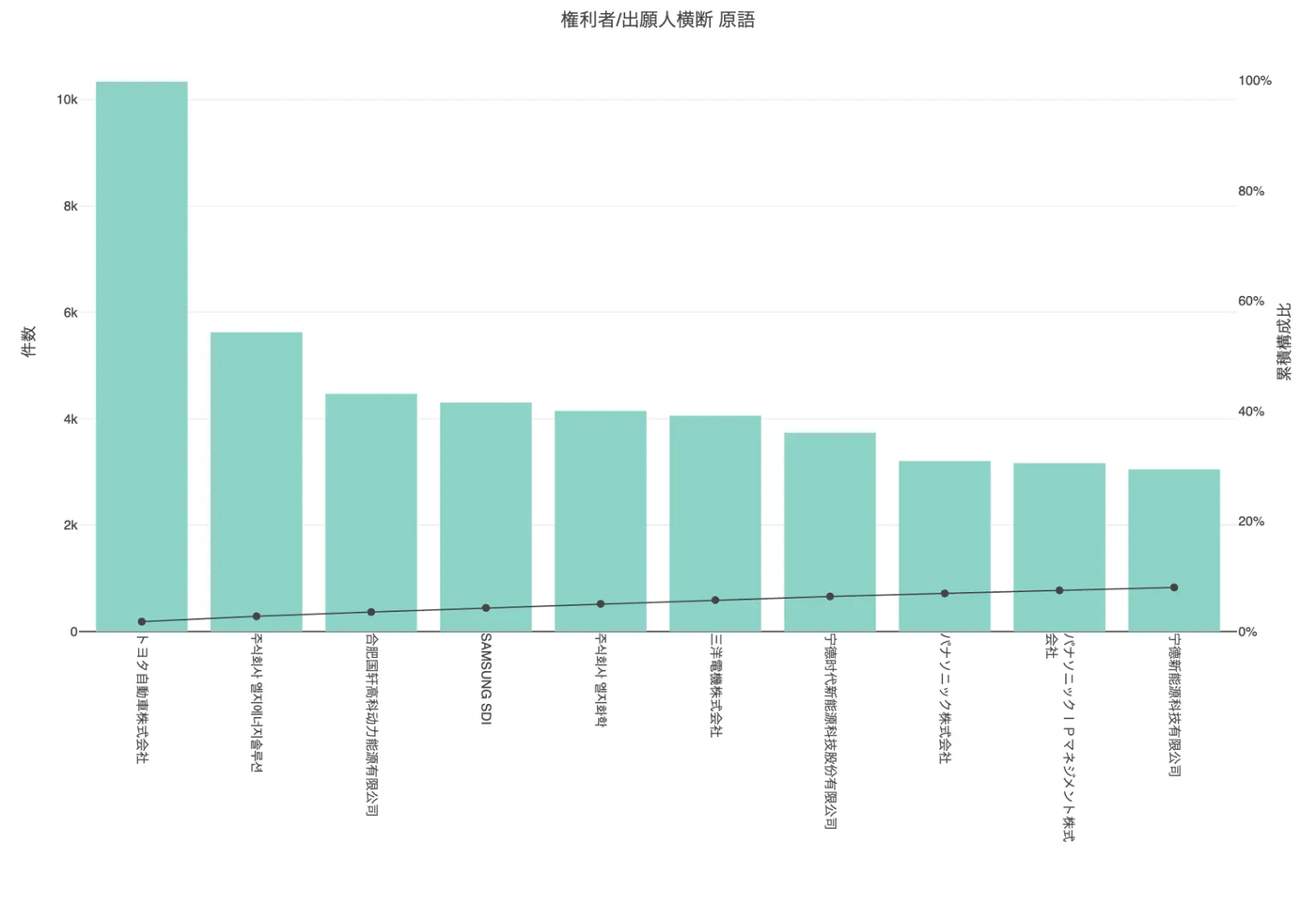

出願人のパレート図の例です。上位10社を足しても8.0%にとどまり、出願人が多数に分散している分野だとわかります。

見方のポイント

• 折れ線が早く高くなるほど、少数に集中しています（例：出願国）。なだらかなほど、多数に分散しています（例：出願人）。
• 折れ線は「その他」を含む全体に対する割合です。上位の項目だけを表示しているときは100%に届きません。「その他」の棒を表示すると、折れ線が100%に届きます。
• 棒をクリックすると、その項目で絞り込めます（「その他」の棒は除く）。

3. スロープチャート

集計期間を同じ長さの前半・後半に分け、項目ごとに2つの期間の件数を線で結びます。線の傾きで、件数が増えた項目と減った項目がひと目でわかります。

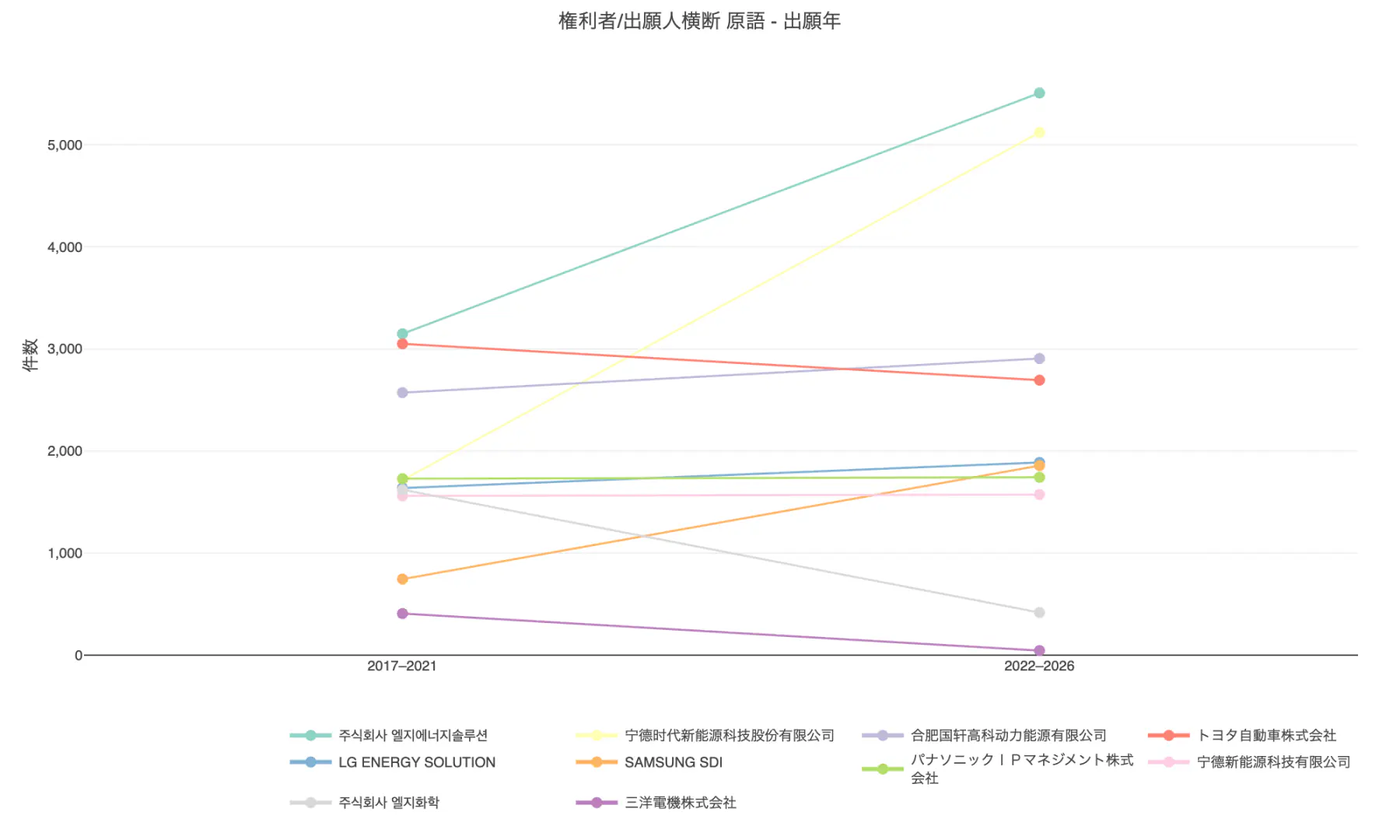

出願人 × 出願年の例です。宁德时代新能源科技股份有限公司（CATL）は1,714件から5,120件（約3倍）に、LGエナジーソリューション（韓国語表記）は3,148件から5,507件に増えています。一方、LG化学は1,621件から418件に、三洋電機は408件から45件に減っています（LGエナジーソリューションは、2020年にLG化学の電池事業を分社した会社です）。

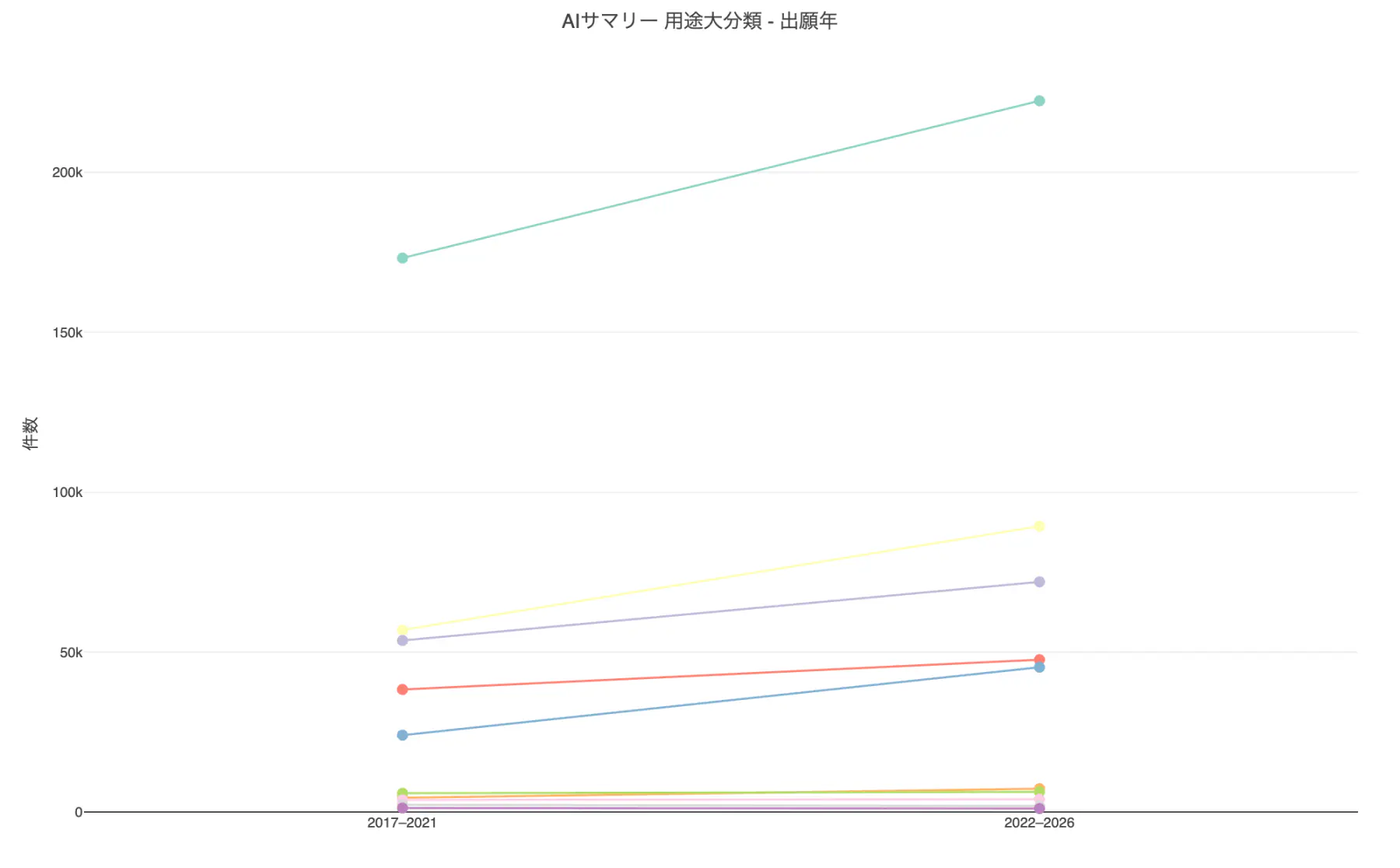

AIサマリー 用途大分類 × 出願年の例です。電気・電子部品・半導体は173,177件から222,336件（1.3倍）、環境・エネルギーは24,009件から45,256件（1.9倍）、化学・材料は56,920件から89,358件（1.6倍）になっており、件数の規模と伸び方の違いを同時に読み取れます。

見方のポイント

• 集計期間の年数が奇数のときは、前半と後半を同じ長さにするため、真ん中の年は使いません。
• 項目ごとの件数の差がとても大きい軸（例：出願国）では、件数の少ない項目の線が下に詰まって見えにくくなります。その場合は、伸長率バブルチャートが向いています。
• 点をクリックすると、その項目とその期間の年で絞り込めます。

4. 伸長率バブルチャート

スロープチャートと同じ2期間の件数から、規模（横軸）と伸び（縦軸）を1枚に描きます。「規模が大きく伸びている」「規模は小さいが急に伸びている」「減っている」を、バブルの位置で見分けられます。

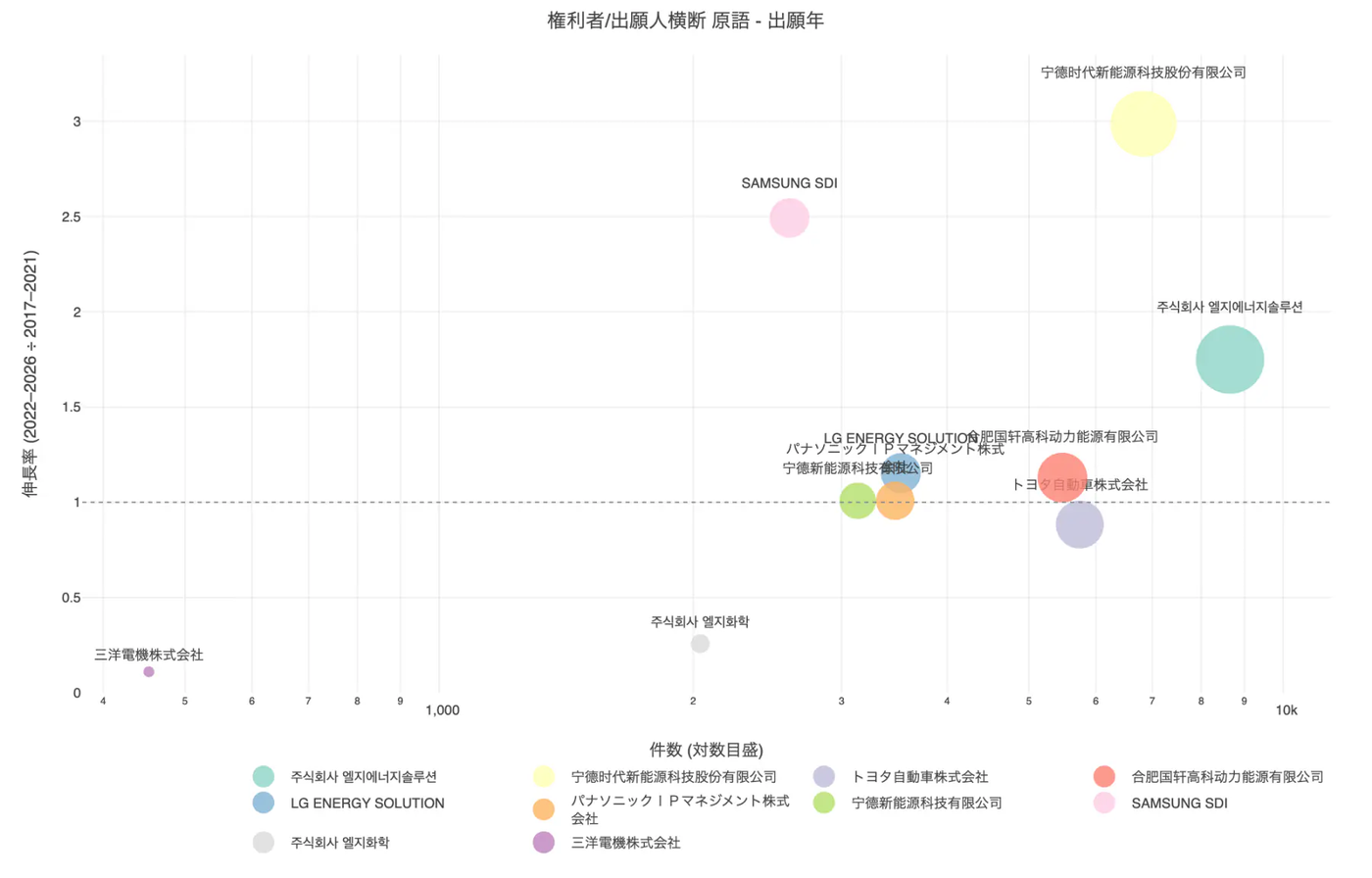

出願人 × 出願年の例です。宁德时代新能源科技股份有限公司（CATL）は件数が多く伸長率2.99で右上に、SAMSUNG SDI は件数は中くらいながら伸長率2.49で上のほうにあります。トヨタ自動車は0.88で点線のすぐ下、LG化学（0.26）と三洋電機（0.11）は下のほうにあります。

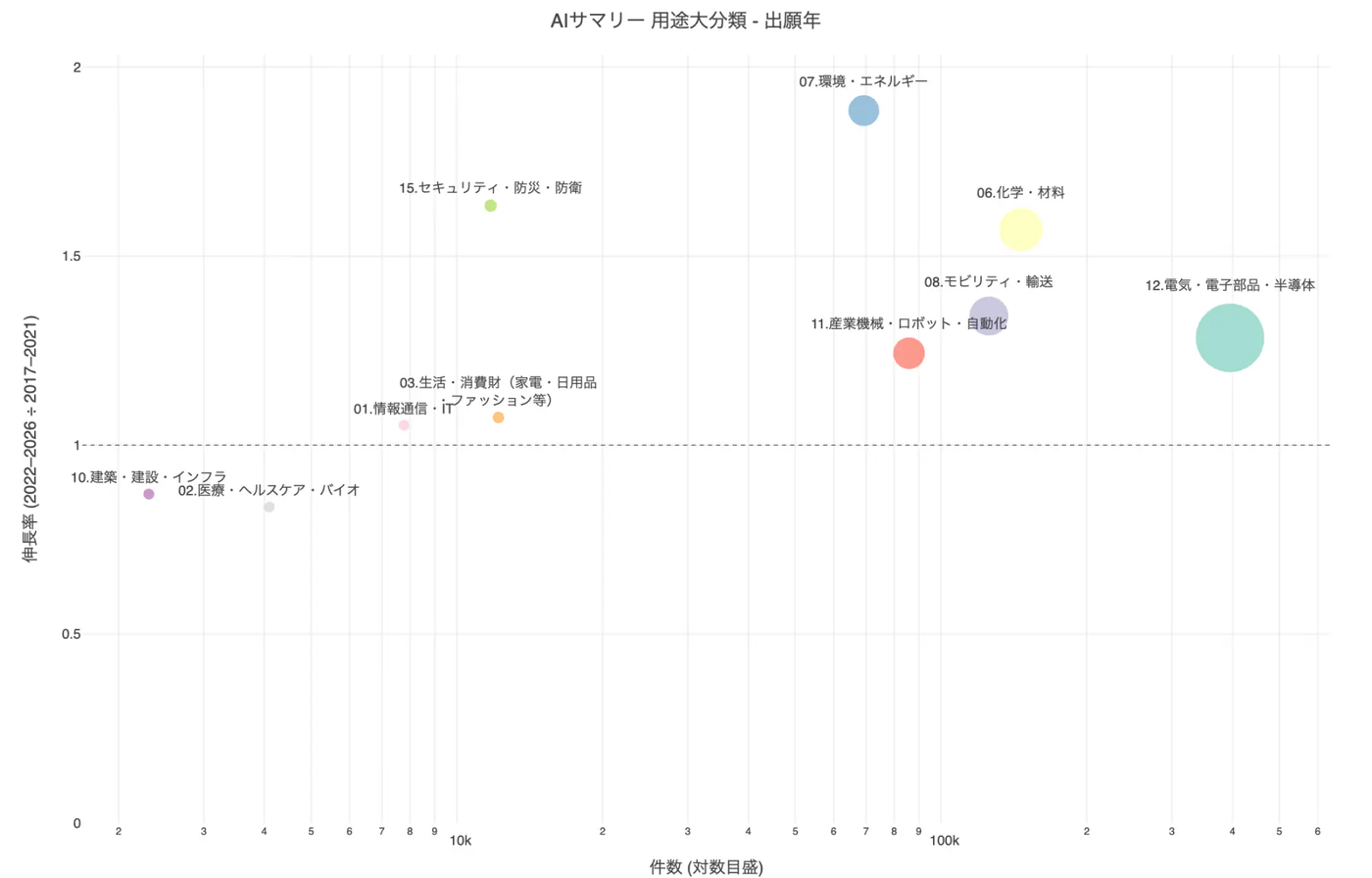

AIサマリー 用途大分類 × 出願年の例です。電気・電子部品・半導体は件数が多く伸長率1.28、環境・エネルギーは1.88で最も伸びています。セキュリティ・防災・防衛は件数は少ないものの1.63です。医療・ヘルスケア・バイオと建築・建設・インフラは点線の下にあります。

見方のポイント

• 右上：規模が大きく、伸びている（主要なプレイヤー・成長分野）
• 左上：規模は小さいが、急に伸びている（新しく伸びてきたプレイヤー・分野）
• 点線の下：件数が減っている
• バブルにマウスポインターを置くと、前半・後半の件数と伸長率が表示されます。
• バブルをクリックすると、その項目と2期間の年すべてで絞り込めます。絞り込んだ件数は横軸の値と同じになります（例：CATLで6,834件）。

5. サンキー図

軸ごとの値を縦に並べ（ノード）、隣り合う軸の組み合わせの件数を、流れの太さ（リンク）で描きます。2軸のクロス集計では2列、3軸の集計では3列になります。

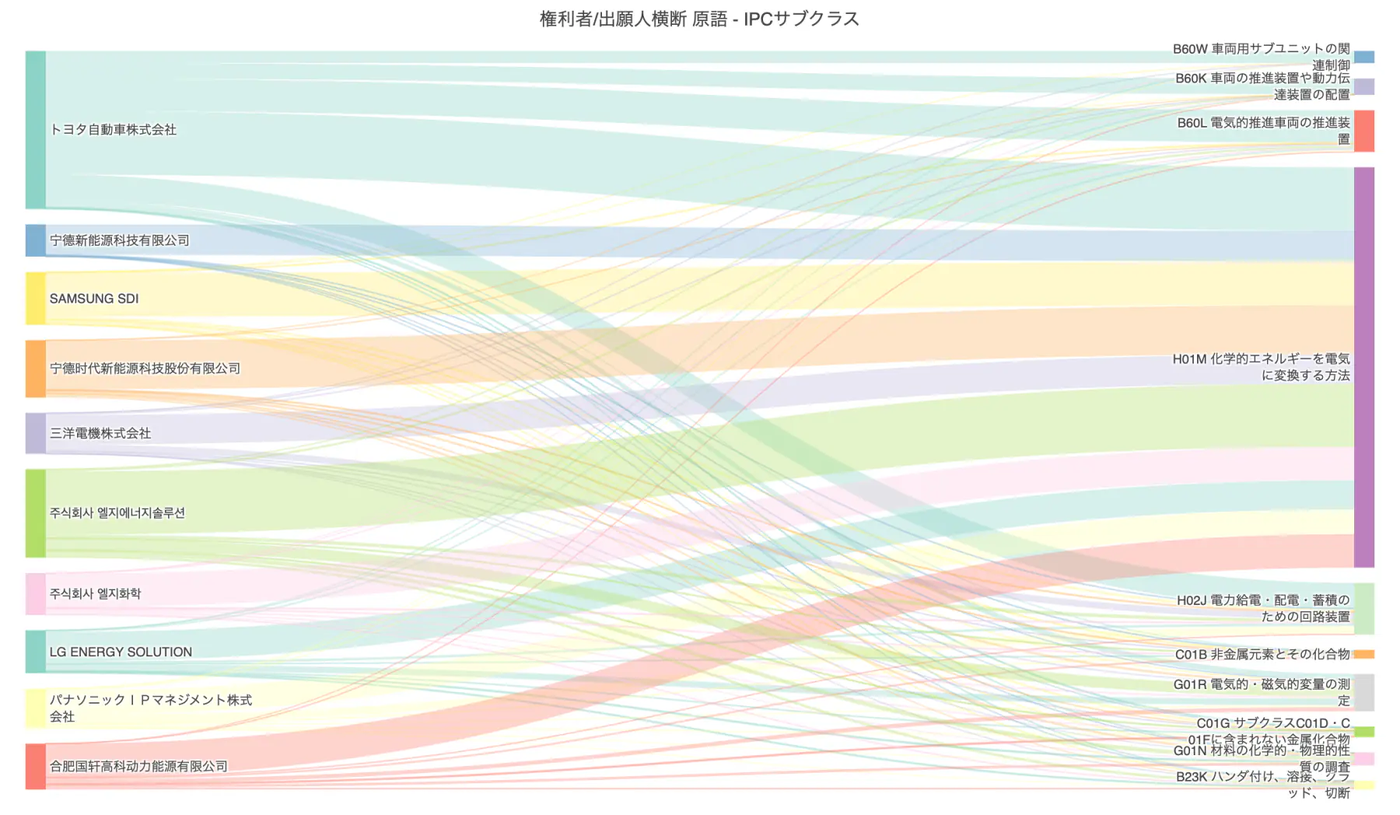

出願人 → IPCサブクラスの例です。流れの大半は H01M（電池）に集まっていますが、トヨタ自動車からは B60W・B60K・B60L（車両側の技術）への流れも太く、出願人ごとの技術の広がりの違いがわかります。

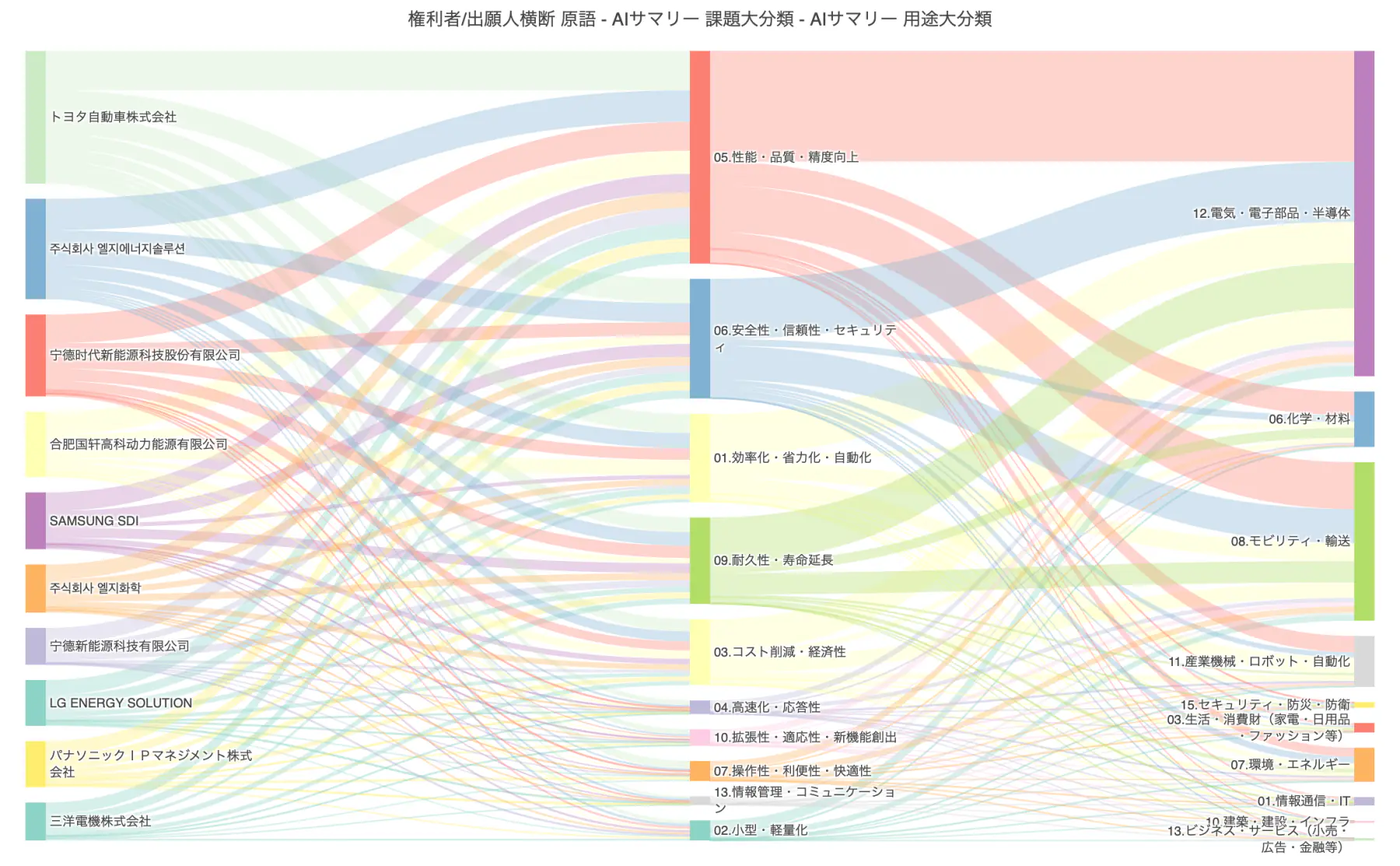

出願人 → AIサマリー 課題大分類 → 用途大分類（3軸）の例です。課題では「性能・品質・精度向上」が最も太く、そこから「電気・電子部品・半導体」と「モビリティ・輸送」へ多く流れています。出願人ごとに、どの課題に取り組み、どの用途に向かっているかを1枚で追えます。

見方のポイント

• 同じ値でも、軸が違えば別のノードとして表示されます。左右の矢印のアイコン（軸入替）で1列目と2列目を入れ替えられます。
• 3軸の場合、1件の組み合わせが「1列目 → 2列目」と「2列目 → 3列目」の2本のリンクに含まれます（リンクの合計は件数の2倍になります）。
• ノードをクリックするとその値で、リンクをクリックすると両端の値で絞り込めます（例：「トヨタ自動車 → H01M」のリンクで7,696件。リンクの値と同じ件数です）。

6. マップをクリックして絞り込む

新しい4種類のグラフは、棒・点・バブル・ノードなどをクリックすると、その値が検索条件に入ります。ヒートマップ・ツリーマップ・サンバーストなど、これまでクリックしても絞り込めなかったグラフも、クリックで絞り込めるようになりました。

グラフごとにクリックする場所と入る条件、続けてクリックしたときの動きは、マップをクリックして絞り込む をご参照ください。

7. PFレポートのプリセット

PFレポートの「プリセットチャート」に、新しいグラフを使った次の5つが加わりました。チェックを入れて「マップ作成」をクリックするだけで、今の検索結果でマップを作成できます。

操作方法は PFレポート をご参照ください。

※PFレポートの中のグラフは、クリックしても絞り込みは行われません。絞り込みは、検索結果画面の「分析」のグラフで行ってください。

8. ご利用にあたっての注意

• 直近の年は件数が少なく表示されます。出願から公開までおよそ1年半かかるため、直近の年を含む後半の期間は、まだ公開されていない分だけ件数が少なくなります（スロープチャート・伸長率バブルチャート）。期間は 集計条件を設定（マップ表示条件の設定） で調整してください。
• 伸長率バブルチャートには、前半が0件の項目は表示されません。伸長率を計算できないためです。後半に新しく現れた項目は、表形式やスロープチャートで確認してください。
• クロス集計では、上位の項目だけが集計されます（初期設定は各軸の上位10件）。スロープチャート・伸長率バブルチャート・サンキー図に表示されるのも、その上位の項目です。表示件数は「集計条件を設定」で変更できます。
• スコア平均化を使っている場合、パレート図・伸長率バブルチャート・サンキー図を選ぶと平均化がオフになり、合計で描かれます（平均は足し合わせられないため）。別のグラフに戻してもオフのままです。スロープチャートは、件数で重み付けした期間の平均で描けます。詳しくは スコア集計とスコア平均化 をご参照ください。
• 2軸のクロス集計で時系列を含む場合、サンキー図は選べません。年をノードにすると読み取りにくくなるためです。時系列の変化はスロープチャート・伸長率バブルチャートで確認してください。

9. よくある質問

Q. 新しいグラフがチャート種類のプルダウンに表示されません。

A. 集計の形によって、選べるグラフが決まります。パレート図は1軸の集計（出願年などの時系列を除く）、スロープチャートと伸長率バブルチャートは出願年などの時系列を含むクロス集計、サンキー図は時系列を含まないクロス集計か3軸の集計で選べます。「1. 新しいグラフの選び方」の表をご確認ください。

Q. パレート図の折れ線が100%になりません。

A. 折れ線は「その他」を含む全体に対する割合のため、上位の項目だけを表示していると100%に届きません。「その他」の棒を表示すると100%に届きます。

Q. 直近の年の件数が少なく見えます。

A. まだ公開されていない出願（出願から公開までおよそ1年半）が数えられていないためです。集計条件で出願年の範囲を調整してください。

Q. 伸長率バブルチャートに表示されない出願人がいます。

A. 前半の期間に1件もない項目は、伸長率を計算できないため表示されません。また、クロス集計は上位の項目だけを集計します（初期設定は各軸の上位10件）。

Q. 伸長率バブルチャートの横軸の目盛りが等間隔ではありません。

A. 横軸は対数目盛です（1,000 → 10k → 100k が同じ幅）。件数が桁違いに多い項目があっても、ほかの項目が詰まって見えにくくならないようにしています。

Q. スロープチャートの期間はどう決まりますか？

A. 集計期間（初期設定は直近10年）を同じ長さの前半・後半に分けます。期間を変えたい場合は「集計条件を設定」で出願年の範囲を変更してください。
