マップをクリックして絞り込む
マップをクリックして絞り込む
検索結果画面の「分析」のグラフは、棒・点・セル・ノードなどをクリックすると、その値が検索条件（絞り込み条件）に入ります。気になった出願人や分類をグラフから直接選んで、検索結果を絞り込めます。
ヒートマップ・ツリーマップ・サンバースト・共起ネットワークなど、これまでクリックしても絞り込めなかった10種類のグラフと、新しく加わった4種類のグラフ（パレート図・スロープチャート・伸長率バブルチャート・サンキー図）も、クリックで絞り込めるようになりました。
2026年10月に加わった組み合わせチャート・ベン図・組み合わせの推移も、クリックで絞り込めます。組み合わせを描くグラフでは、組み合わせの値が「すべて（AND）」の条件で入ります。
この記事でわかること
- グラフをクリックして絞り込む操作の流れ
- クリックで絞り込めるグラフと、グラフごとにクリックする場所・入る条件
- 同じ値や別の値を続けてクリックしたときの動き
- クリックしても絞り込まれないグラフと、元の状態に戻す方法
1. 操作の流れ
ここでは、伸長率バブルチャート（出願人 × 出願年）で、宁德时代新能源科技股份有限公司（CATL）のバブルをクリックする例で説明します。
手順1. グラフの要素をクリックする

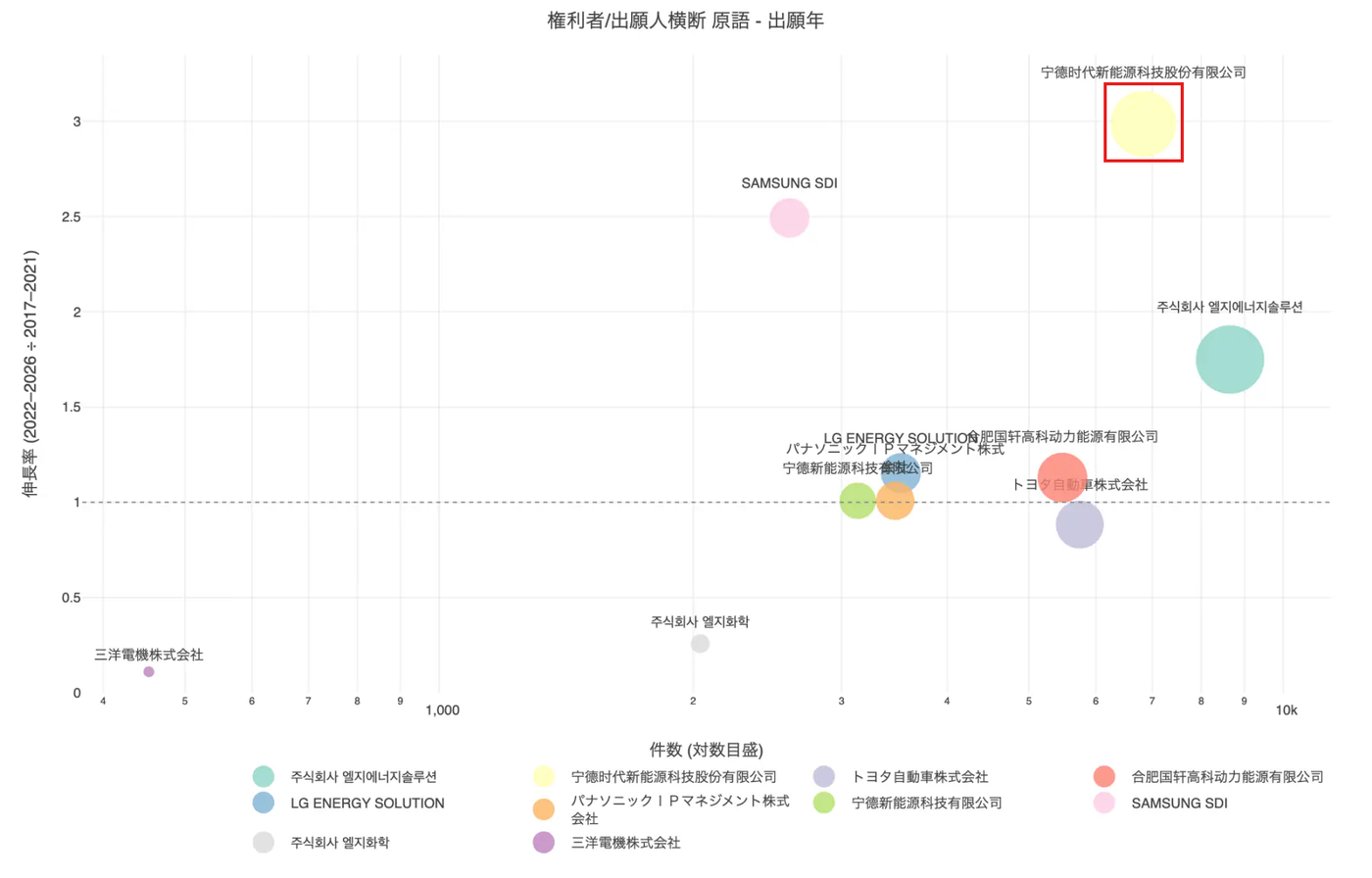

絞り込みたい要素（この例ではCATLのバブル）をクリックします。
手順2. 検索条件に値が入ったことを確認する

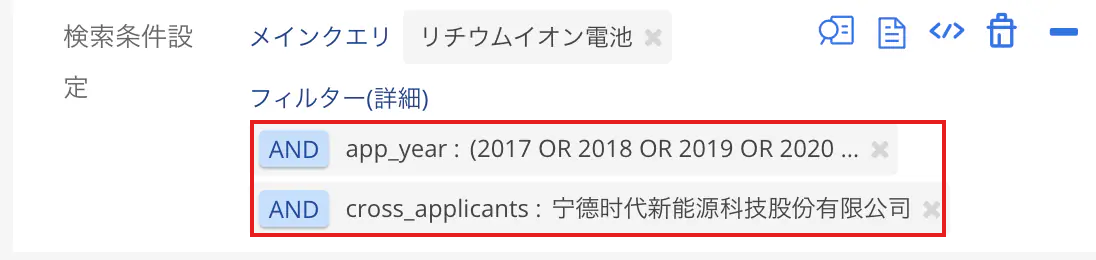

検索結果画面の「検索条件設定」の「フィルター(詳細)」に、クリックした要素の値が入ります。この例では、出願年（2017〜2026年のいずれか）と出願人（CATL）の2つの条件が入ります。
手順3. 検索して絞り込む
検索を実行すると、入った条件で検索結果が絞り込まれます。この例では、バブルの横軸の値と同じ6,834件になります。
※クロス集計時に、マップに描画されている件数に合わせて検索結果を絞り込みたい場合は、クロス集計時に絞り込む をご参照ください（グラフのクリックとは別の機能です）。
2. クリックで絞り込めるグラフと、入る条件
グラフごとに、クリックする場所と検索条件に入る値は次のとおりです。
新しく絞り込めるようになったグラフ
| グラフ | クリックする場所 | 入る条件 |
| ヒートマップ | セル | 2軸の値（行と列） |
| バー:ヒートマップ | セル／行合計の棒 | セルは2軸の値、行合計の棒は行の値 |
| バンプチャート | 順位のマーカー | 時期と項目の値 |
| 地理的情報チャート（世界地図） | 国 | その国 |
| 都道府県チャート（日本地図） | 都道府県 | その都道府県（データのある都道府県のみ） |
| ボロノイ図 | セル／凡例 | セルはその値（クロス集計では親の値も）、凡例は親の軸の値 |
| レーダーチャート | 頂点 | 1軸の集計はその値、クロス集計は系列と角度の値 |
| ツリーマップ | 四角形（いちばん内側） | その値（クロス集計では親の値も） |
| サンバースト | 扇形 | その値と内側（親）の値。中心をクリックして表示を戻したときは入りません |
| 共起ネットワーク | ノード | そのノードの値（線をクリックしても入りません） |
新しく加わったグラフ
| グラフ | クリックする場所 | 入る条件 |
| パレート図 | 棒 | その項目の値（「その他」の棒は除く） |
| スロープチャート | 点 | 項目の値と、その期間の年（年どうしは「いずれか」） |
| 伸長率バブルチャート | バブル | 項目の値と、2期間の年すべて |
| サンキー図 | ノード／リンク | ノードはその軸の値、リンクは両端の値 |
組み合わせを描くグラフ（組み合わせチャート・ベン図・組み合わせの推移）
| グラフ | クリックする場所 | 入る条件 |
| 組み合わせチャート | 上の棒・下の点 | 組み合わせの値をすべて含む（すべて〈AND〉）。続けてクリックしても切り替わりません |
| 組み合わせチャート | 右の棒 | その値（続けてクリックすると「3. 同じ値を続けてクリックしたとき」の順に切り替わります） |
| ベン図 | 領域 | その領域の値をすべて含み（AND）、ほかの円の値を除く（NOT）。件数0の領域では条件は変わりません |
| 組み合わせの推移 | セル | 組み合わせの値をすべて含み（AND）、その年 |
これまでどおり絞り込めるグラフ
| グラフ | クリックする場所 | 入る条件 |
| バーチャート（積上・積上/比率を含む）、コンパラマップ、パイチャート、散布図、バブルチャート、時系列チャート（累積を含む）、ニューエントリ・リタイア、3次元のグラフ | 各要素 | その値 |
| 等高線チャート | キーワードのある場所 | その位置のキーワード（キーワードのない場所では入りません） |
新しく加わった4種類のグラフの見方は、パレート図・スロープチャート・伸長率バブルチャート・サンキー図 をご参照ください。
組み合わせチャート・ベン図・組み合わせの推移の見方は、組み合わせチャート・ベン図・組み合わせの推移 をご参照ください。
3. 同じ値を続けてクリックしたとき
同じ値をもう一度クリックすると、条件が次の順に切り替わります。これまでの棒グラフなどと同じ動きです。
※組み合わせチャートの上の棒・下の点は、何度クリックしても「すべて（AND）」のままです。
| クリック回数 | 条件 |
| 1回目 | いずれか（OR） |
| 2回目 | すべて（AND） |
| 3回目 | 除く（NOT） |
| 4回目 | 解除 |
4. クロス集計のグラフで、別の要素を続けてクリックするとき
クロス集計のグラフでは、クリックした要素の値に加えて、ほかの要素と共通の値（同じ期間の年、同じ項目、サンバーストの親など）もまとめて条件に入ります。そのため、別の要素を続けてクリックすると、共通の値が「すべて（AND）」に切り替わります。
たとえば伸長率バブルチャートで2つ目のバブルをクリックすると、年の条件が「すべて」になり、1件の特許の出願年は1つしかないため、検索結果は0件になります。
※出願年を5年ごとなどに束ねて集計している場合、スロープチャート・伸長率バブルチャートをクリックしたときに入る年の条件は、束の代表の値（例：2015）になります。束の中のほかの年は入りません（時系列チャートの点をクリックしたときと同じ動きです）。
5. クリックしても絞り込まれないもの
- 表（表形式・上位特許リスト・グラフ横の一覧表）
- 類似・セマンティックのマトリクス図（点が特許1件のため）
- PFレポートの中のグラフ、外部に埋め込んだグラフ（検索条件を持たないため）
※AIセマンティック検索の結果でグラフをクリックすると、想定と違う件数がヒットすることがあります。その場合の対処は マップ操作によるフィルタリング をご参照ください。
6. 元のグラフに戻すには
クリックで入った条件を削除してから、もう一度検索します。手順は マップ・集計に関するよくある質問 の「1. マップのバブルやバーをクリックした後、元のチャートに戻すにはどうすればよいですか？」をご参照ください。
7. よくある質問
Q. PFレポートでグラフをクリックしても絞り込まれません。
A. PFレポートの中のグラフは、クリックしても絞り込まない仕様です。検索結果画面の「分析」のグラフでクリックしてください。
Q. クリックしたら、条件が「すべて（AND）」や「除く（NOT）」になりました。
A. 同じ値を続けてクリックすると、「いずれか」→「すべて」→「除く」→ 解除 の順に切り替わります。もう一度クリックするか、検索条件の画面で修正してください。
Q. 伸長率バブルチャートで2つ目のバブルをクリックしたら0件になりました。
A. バブルをクリックすると2期間の年がすべて条件に入るため、2つ目のバブルで同じ年がもう一度入り、年の条件が「すべて」に切り替わったためです。別の出願人で絞り込むときは、先に入った条件を消してからバブルをクリックしてください。
Q. 共起ネットワークで線をクリックしても何も起きません。
A. 共起ネットワークで絞り込めるのはノード（丸）です。線をクリックしても条件は入りません。
