検索結果画面の「分析」で描けるグラフに、組み合わせチャート・ベン図・組み合わせの推移の3種類が加わりました。1件の特許が持つ複数の値（特許分類・出願人・AIサマリーの用途など）が、どの組み合わせで一緒に出てくるかを件数で比べられます。

「どの技術分類とどの技術分類が一緒に付くことが多いか」「どの会社とどの会社が一緒に出願しているか」「どの組み合わせが年々増えているか」を、グラフ1枚で確認できます。

この記事でわかること

• 3種類のグラフの選び方と、それぞれでわかること
• 組み合わせチャート・ベン図・組み合わせの推移の見方
• 出願人の組み合わせを共同出願だけで見る「共同出願のみ」の使い方
• 表示の切り替え、グラフをクリックして絞り込む方法、検索条件「出願人数」
• PFレポートのプリセットと、ご利用にあたっての注意点

1. 新しいグラフの選び方

3種類とも、1件の特許に値を複数持つ集計項目で選べます。たとえば、AIサマリーの課題・用途・キーワード、IPC・FI・テーマ・Fターム、出願人・権利者・発明者・代理人、ファミリー出願国などです。出願国・出願年のように1件に値が1つしかない項目では選べません。

操作手順

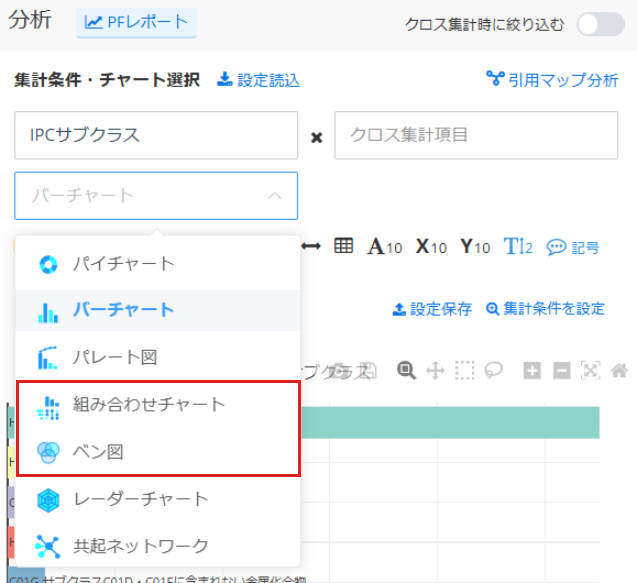

集計項目（この例ではIPCサブクラス）を選び、「チャート種類」のプルダウンから「組み合わせチャート」または「ベン図」を選びます。

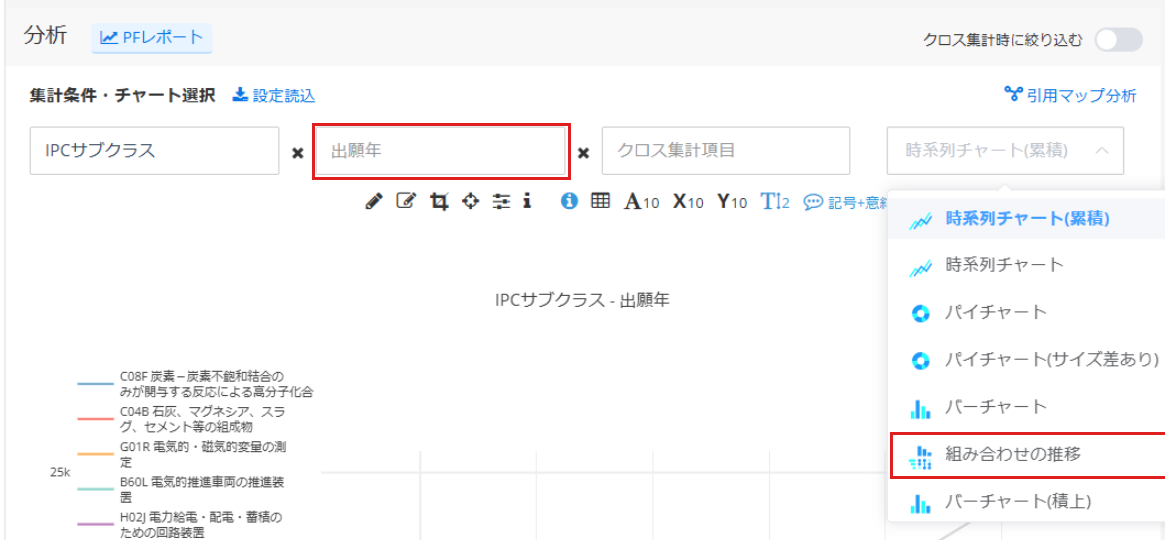

組み合わせの推移は、クロス集計項目に出願年・公開年・登録発行年のいずれかを選ぶと、「チャート種類」に表示されます。

※グラフの種類そのものに契約の条件はありません。分析のグラフを使えるすべてのユーザー（ログインが必要）がご利用いただけます。選べる集計項目（AIサマリーの課題・用途など）は、これまでどおりご契約内容によって変わります。

※この記事の画面は、「全固体電池」（約3万件）と「大規模言語モデル」（約7.7万件）の全文検索で描いたものです。

2. 組み合わせチャートの見方

集計結果の上位の値から、その値のどの組み合わせを持つ特許が何件あるかを描きます（UpSetプロットと呼ばれる形です）。

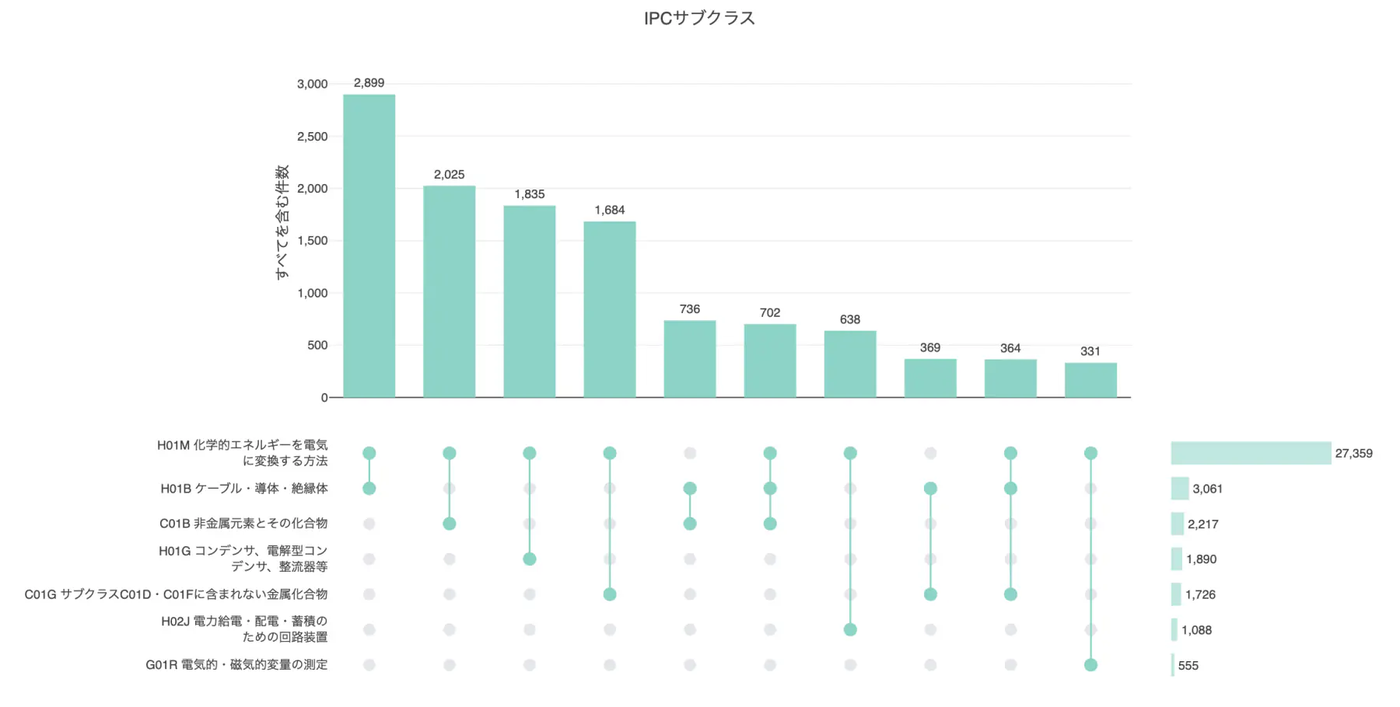

この例では、H01M（電池）と H01B（導体・絶縁体）を両方含む特許が2,899件で最も多く、次が H01M と C01B（非金属元素とその化合物）の2,025件です。H01M・H01B・C01B の3つを含む組（702件）のように、3つ以上の組み合わせも同じ図に並びます。

組み合わせる値の決まり方

• 集計結果の上位8つの値を組み合わせます（「その他」は除きます）。
• 「集計条件を設定」で表示件数を指定すると、その数（最大12）まで増やせます。値を指定したときは、指定した値を組み合わせます（最大12）。
• 「共同出願のみ」をオンにしたときは、よく一緒に出願している組から値を選びます（「5. 出願人の組み合わせを共同出願だけで見る」を参照）。

読み取りのポイント

• 同じ件数で、それを含むもっと大きい組がある場合、小さい組の棒は描きません。たとえば、いつも一緒に出願している3社では、2社の組と3社の組が同じ件数（同じ特許）になるため、3社の組の棒だけを描きます。
• 描いた組み合わせに1度も入らない値は、下の点の行と右の棒から外します。
• 省略した組み合わせや値も、表（表示設定の表のアイコン）とCSVにはすべて残ります。表・CSVは、組み合わせ・値の数・件数の一覧です。
• 値の名前が長い場合は、表示設定のラベル行数まで折り返し、入りきらない部分は「…」で省略します。

3. ベン図の見方

組み合わせチャートと同じ集計から、上位3つの値（値が2つしかない場合は2つ）の重なりを円で描きます。組み合わせチャートとベン図を切り替えても、集計はやり直しません。

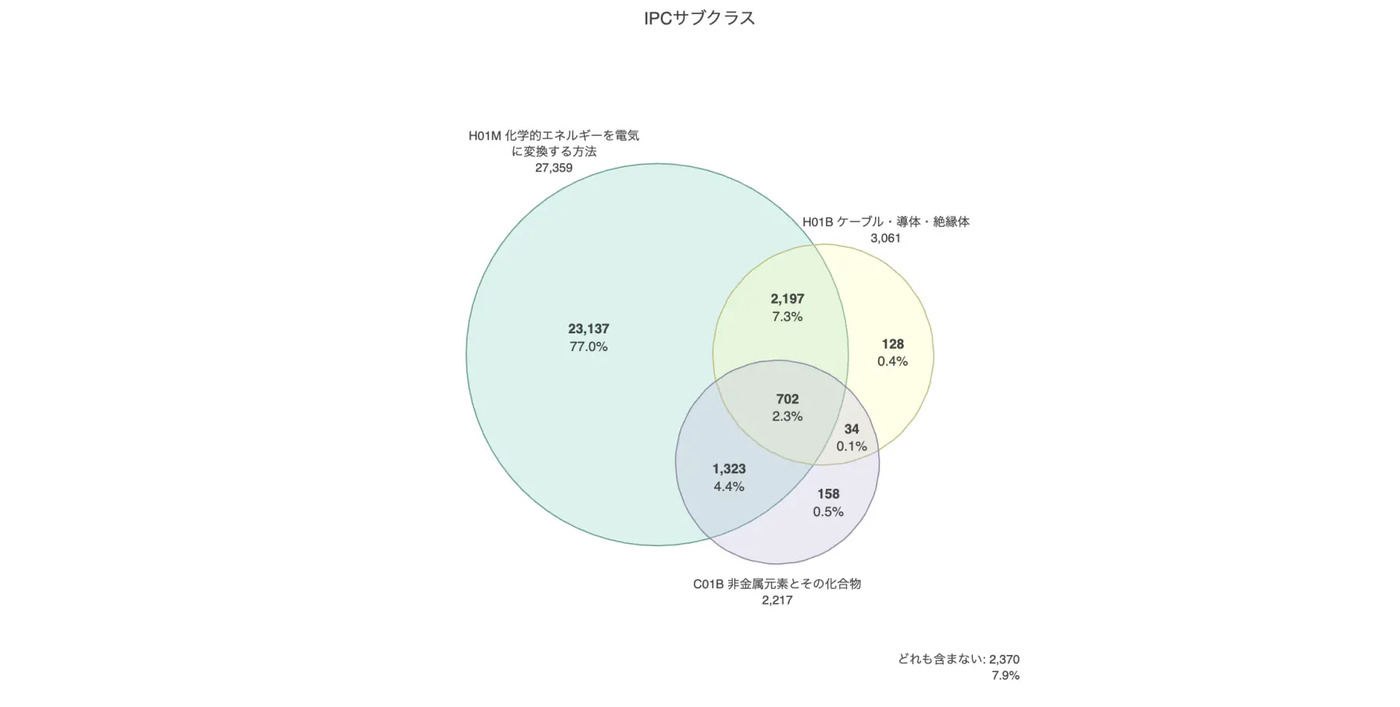

この例では、H01M だけ（H01B・C01B を持たない）が23,137件（77.0%）、H01M と H01B だけが2,197件、3つすべてが702件、3つのどれも含まない特許が2,370件（7.9%）です。

読み取りのポイント

• 各領域の数字は、3つの値のうち、ちょうどその組み合わせだけを持つ特許の件数です（3つ以外の値は持っていてもかまいません）。組み合わせチャートの「すべてを含む」件数とは数え方が違います。
• 割合は、検索結果の件数に対する割合です。「どれも含まない」は、3つの値のどれも持たない特許です。
• 円の大きさは件数に比例しません。小さい値の円も見えるように大きさを調整しているため、件数は数字で読み取ってください。

4. 組み合わせの推移の見方

クロス集計の1つ目の軸を値を複数持つ集計項目、2つ目の軸を年（出願年・公開年・登録発行年）にすると、チャート種類に「組み合わせの推移」が表示されます。組み合わせごとの件数を、年ごとのヒートマップで描きます。

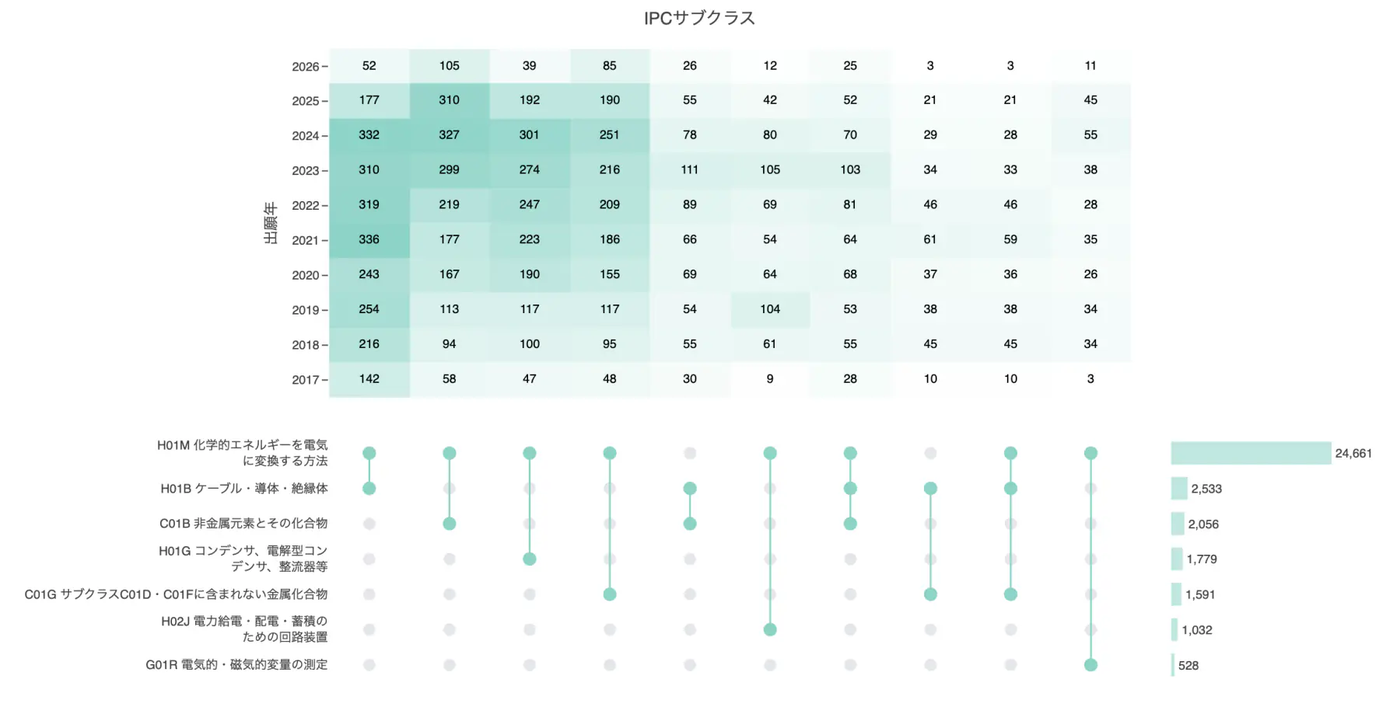

上が年 × 組み合わせのヒートマップ（セルの数字がその年の件数）で、下の点と右の棒は組み合わせチャートと同じです。右の棒の件数は、ヒートマップに並べた年（この例では2017〜2026年）の合計です。

• 並べる年は、クロス集計の結果にある年です（多い場合は新しい方から30年まで）。
• 組み合わせる値は、クロス集計の1つ目の軸の値から、件数の多い順に最大8つです。
• セルの色は「バー:ヒートマップ」と同じく、件数が多いほど濃くなります。件数0のセルは空白です。
• グラフの幅が狭いときは、セルの数字を小さくし、入らない場合は表示しません。すべての件数は表・CSVで確認できます（組み合わせごとの年ごとの件数と合計）。

5. 出願人の組み合わせを共同出願だけで見る（共同出願のみ）

出願人の集計では、件数の多い会社どうしはあまり一緒に出願していないため、上位の出願人をそのまま組み合わせても、組み合わせがほとんど出ないことがあります。そのような場合は「共同出願のみ」をオンにします。共同出願の特許だけで集計し直し、よく一緒に出願している組から値を選びます。

操作手順

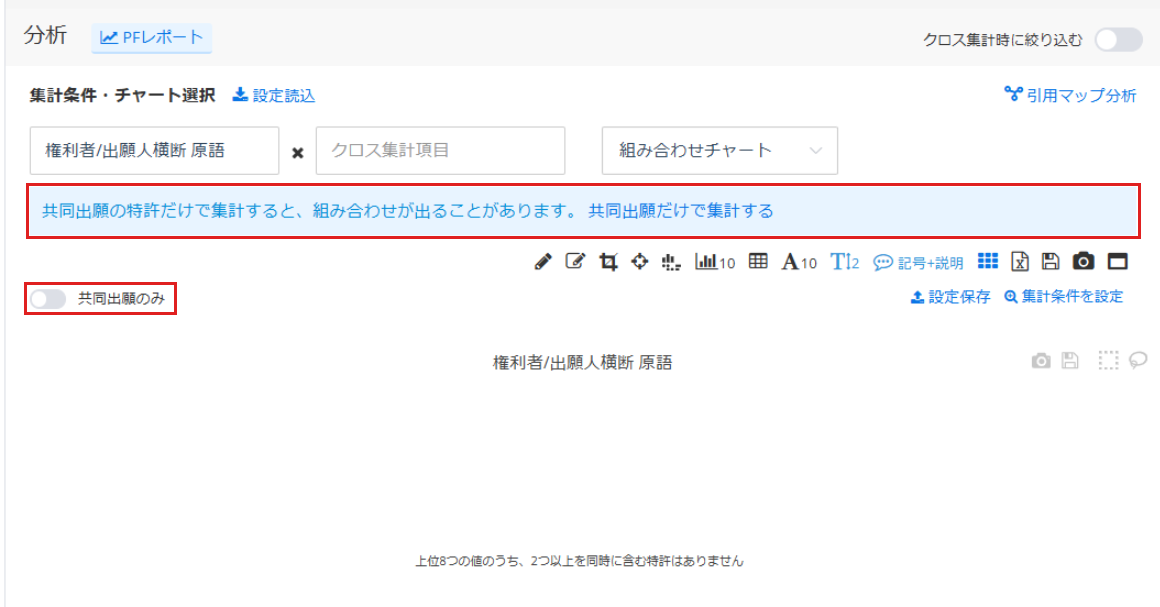

出願人の集計項目で組み合わせチャート・ベン図・組み合わせの推移を選ぶと、表示設定のアイコンの下に「共同出願のみ」のスイッチが表示されます。組み合わせが1つも出ない場合は、グラフの上に「共同出願の特許だけで集計すると、組み合わせが出ることがあります。」というお知らせも表示されます。

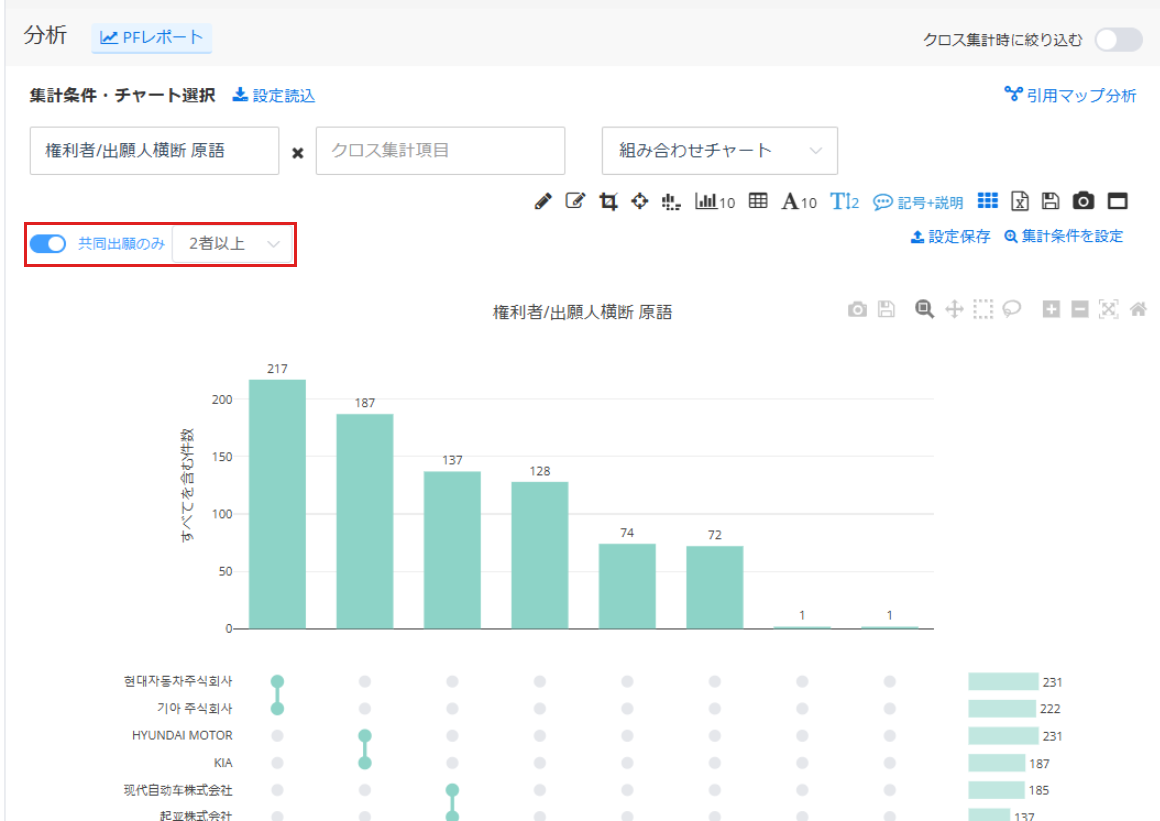

スイッチをオンにする（またはお知らせの「共同出願だけで集計する」をクリックする）と、共同出願の特許だけで集計し直します。スイッチの横の欄で「2者以上」「3者以上」を選べます。

スイッチは、出願人・権利者の集計項目のうち、出願人数で絞り込めるものに表示されます（権利者/出願人横断 原語、出願人横断 英語 (統制)、出願人 (JP:名寄せ・最新・出願・付与)、権利者 (JP:最新)、US・EP・CN・KR の出願人・譲受人）。

オンにすると

• 検索条件に「その集計項目の出願人数が2以上（3者以上の場合は3以上）」を追加して、検索し直します。追加された条件は、検索結果画面の「検索条件設定」の「フィルター(詳細)」に表示されます。この条件は、ほかの検索条件の「いずれか（OR）」には混ざらず、検索結果全体を絞り込みます。
• 組み合わせる値は、よく一緒に出てくる組の件数（共起ネットワークと同じ集計）から、最大12まで選びます。図の右下に「共起の多い組から選んだ値」と表示されます。

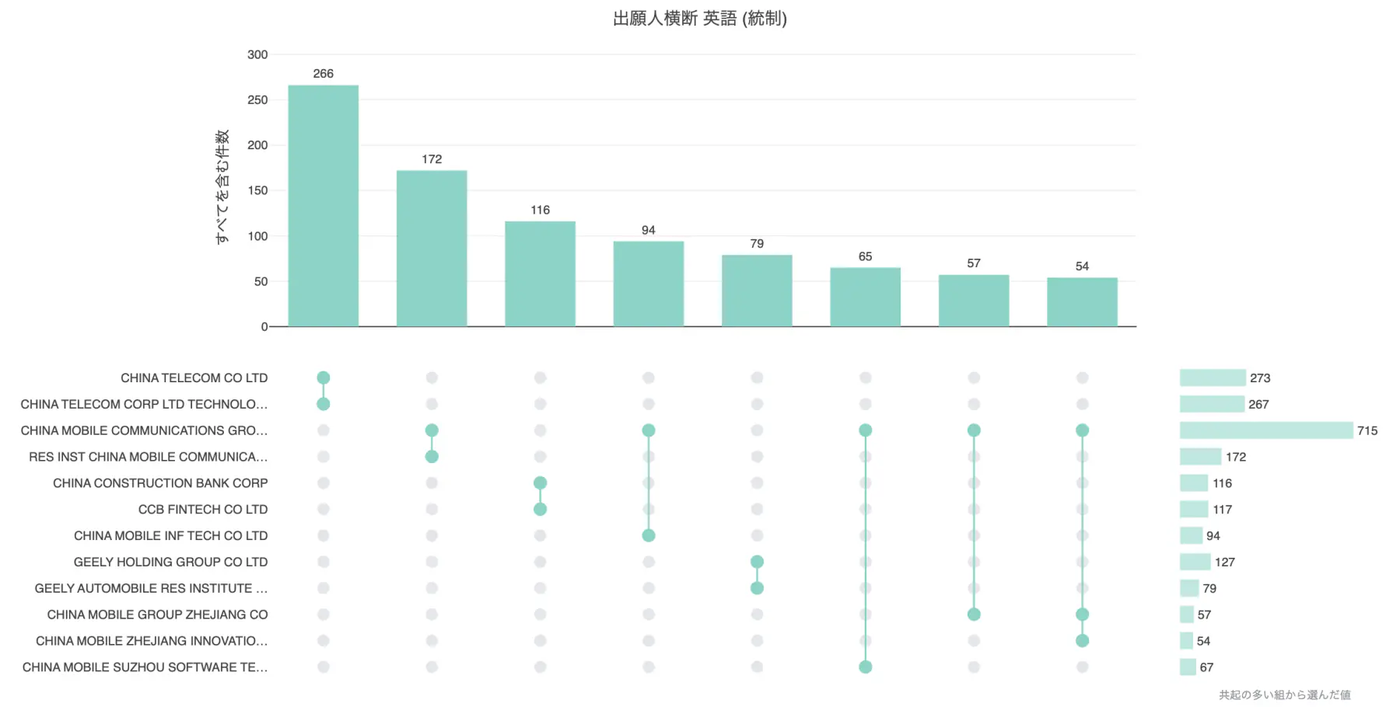

「大規模言語モデル」の出願人横断 英語 (統制)・2者以上の例です。中国電信とその技術革新センター（266件）、中国移動とその研究院（172件）、中国建設銀行と CCB Fintech（116件）など、よく一緒に出願している組が並びます。

3者以上

「3者以上」を選ぶと、3者以上の共同出願だけで集計し、互いに一緒に出願している3者から値を選びます。ベン図には、3者がそろう件数が最も多い組を描きます。

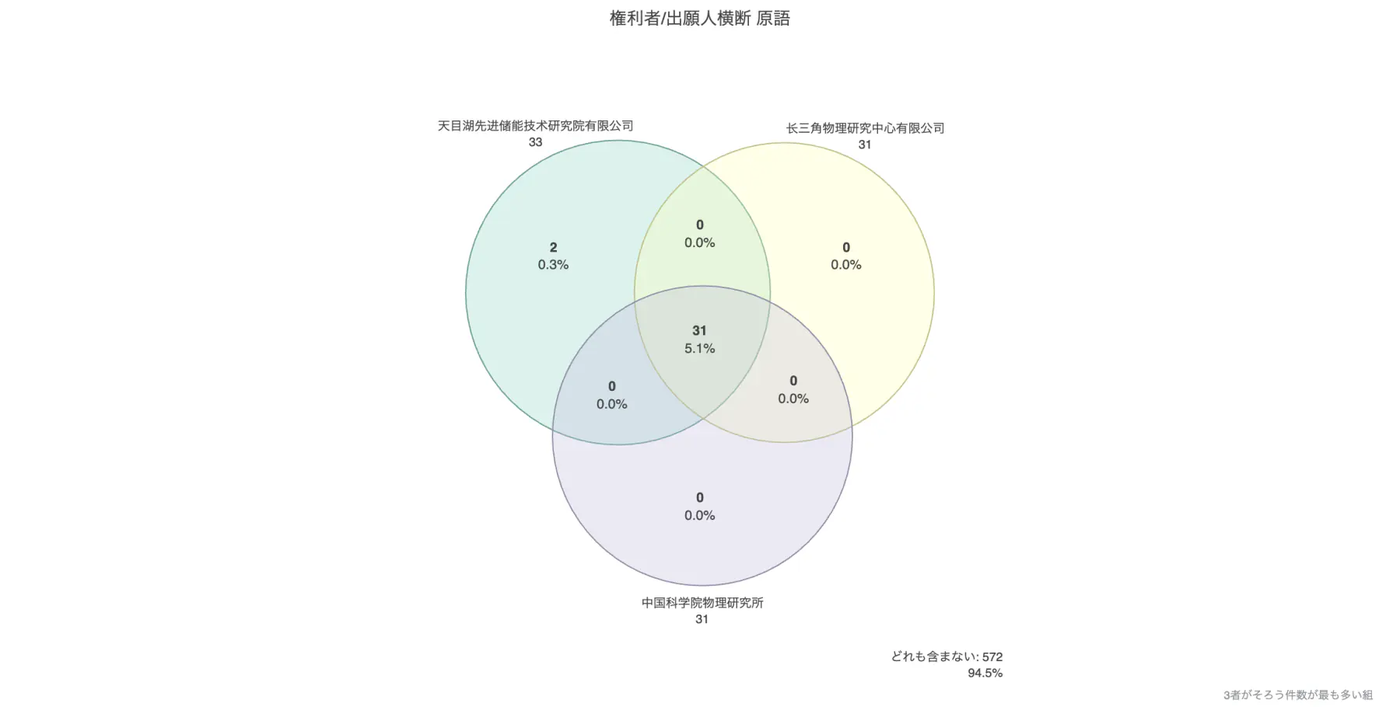

「全固体電池」の権利者/出願人横断 原語・3者以上のベン図です。3者がそろう特許が31件あり、3者がそろわない共同出願は2件だけであることがわかります。

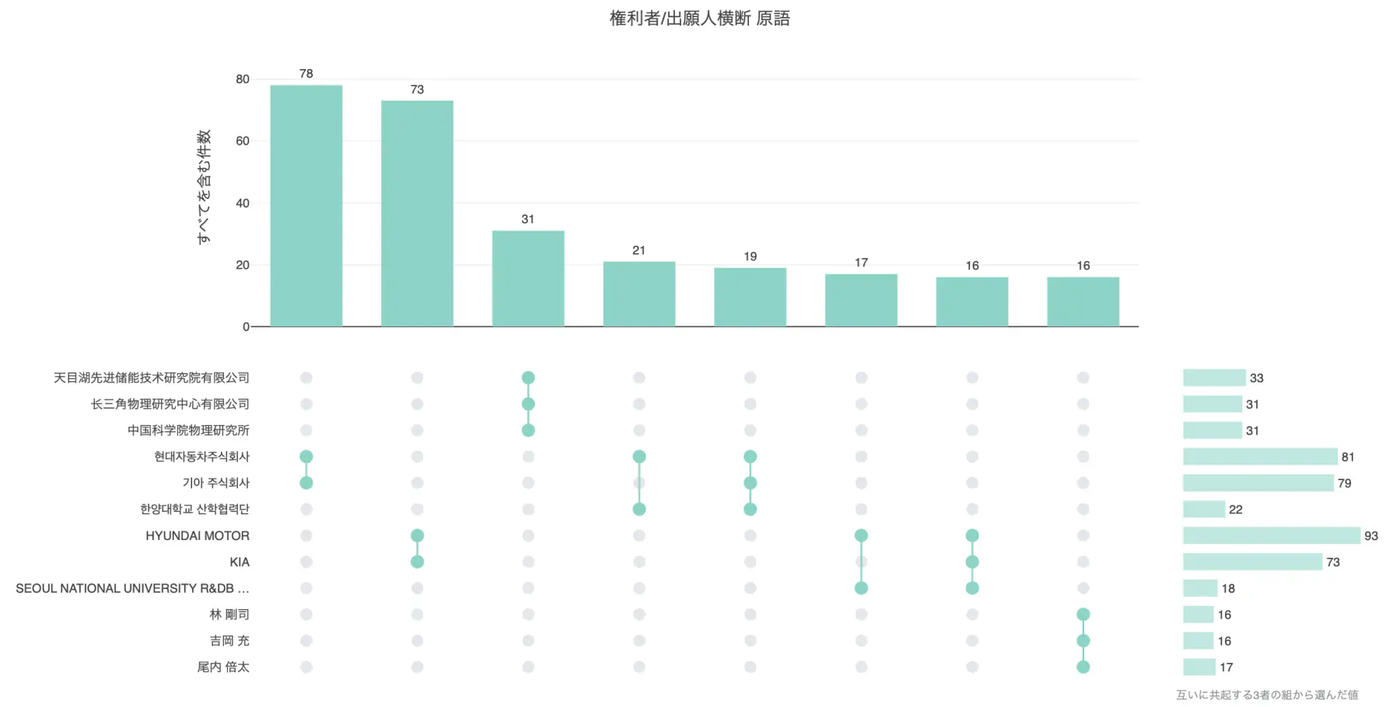

同じ条件の組み合わせチャートです。3者の組が棒として並びます。

スイッチの条件が外れるとき

• 集計項目を出願人以外（IPCなど）に替えたときや、チャート種類を棒グラフなどに替えたとき（スイッチが表示されなくなったとき）は、スイッチが追加した条件を外して検索し直します。
• 出願人の集計項目どうしで替えたとき（出願人横断 英語 (統制) → 出願人 (JP:名寄せ) など）は、スイッチが表示されたままなので条件も残ります。スイッチを押し直すと、いまの集計項目の出願人数で絞り込み直します。
• 検索条件の欄でこの条件を削除したり「除く」にしたりすると、スイッチはオフになります。
• URL・検索履歴・保存した検索条件から開いた検索に共同出願の条件が入っている場合は、スイッチが表示されていなくても条件は外れません。

6. 表示の切り替え（描く部分・組み合わせの数）

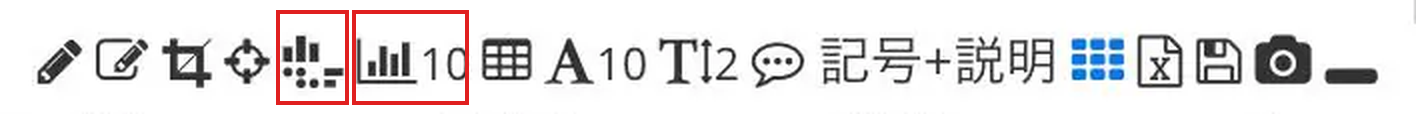

組み合わせチャートと組み合わせの推移では、グラフの上の表示設定のアイコンで、描く部分と組み合わせの数を切り替えられます。アイコンにマウスポインターを置くと、「表示する部分」「組み合わせの表示件数」と、いまの設定が表示されます。設定は、ほかの表示設定と同じく保存した条件やURLに残ります。

表示する部分（左から5つ目のアイコン）

アイコンをクリックするたびに、描く部分が次の順に切り替わります。描かない部分は、アイコンの中で淡く表示されます。

「上の図だけ」では、横軸に組み合わせの値の名前を縦書きで、1つの値を1行で表示します。

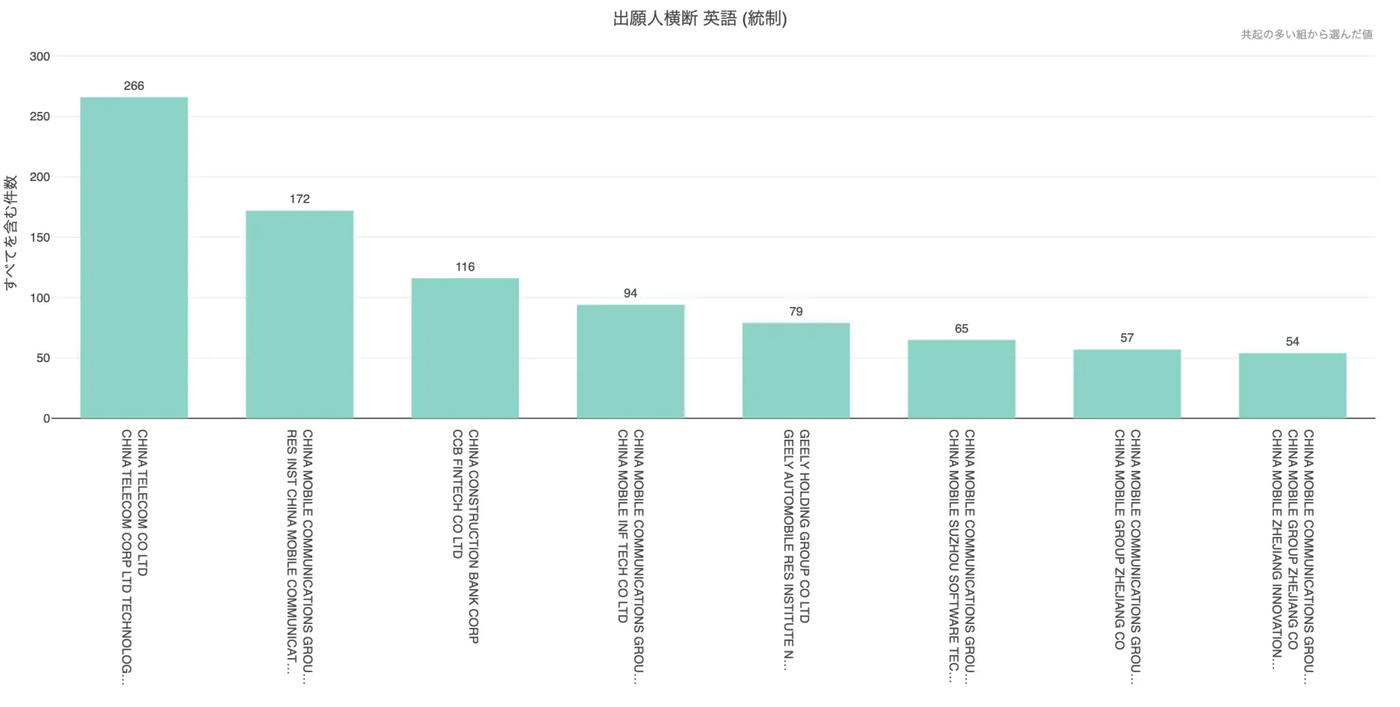

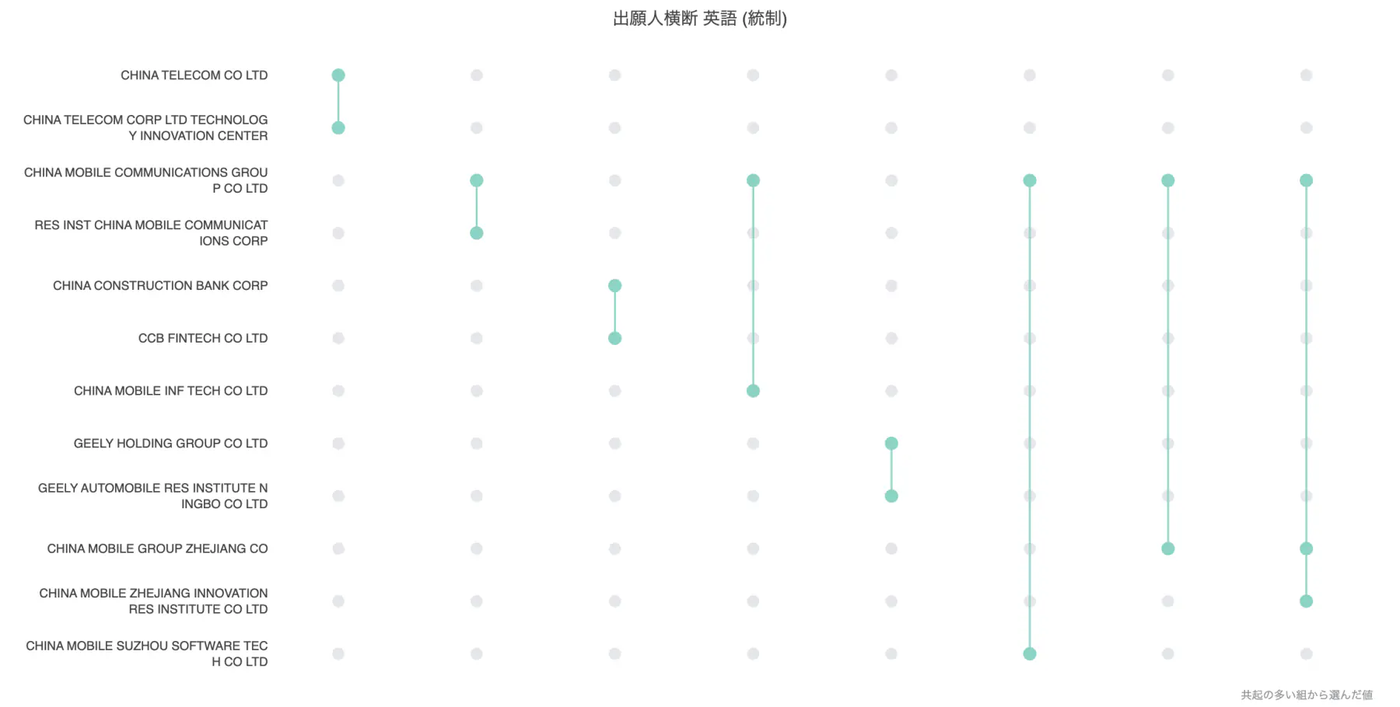

「下の点だけ」では、点の並びをグラフ全体に大きく描きます。

組み合わせの表示件数（左から6つ目のアイコン）

棒グラフのアイコン（横に数字）は、描く組み合わせの数です。クリックするたびに 5 → 10 → 15 → 20組 と切り替わります（初期設定は10組）。グラフの枠が狭い場合は、件数や名前の文字が小さくなります。

7. グラフをクリックして絞り込む

検索結果画面の「分析」のグラフでは、要素をクリックするとその値が検索条件に入ります。クリックしたあとに検索を実行すると、検索結果が絞り込まれます。

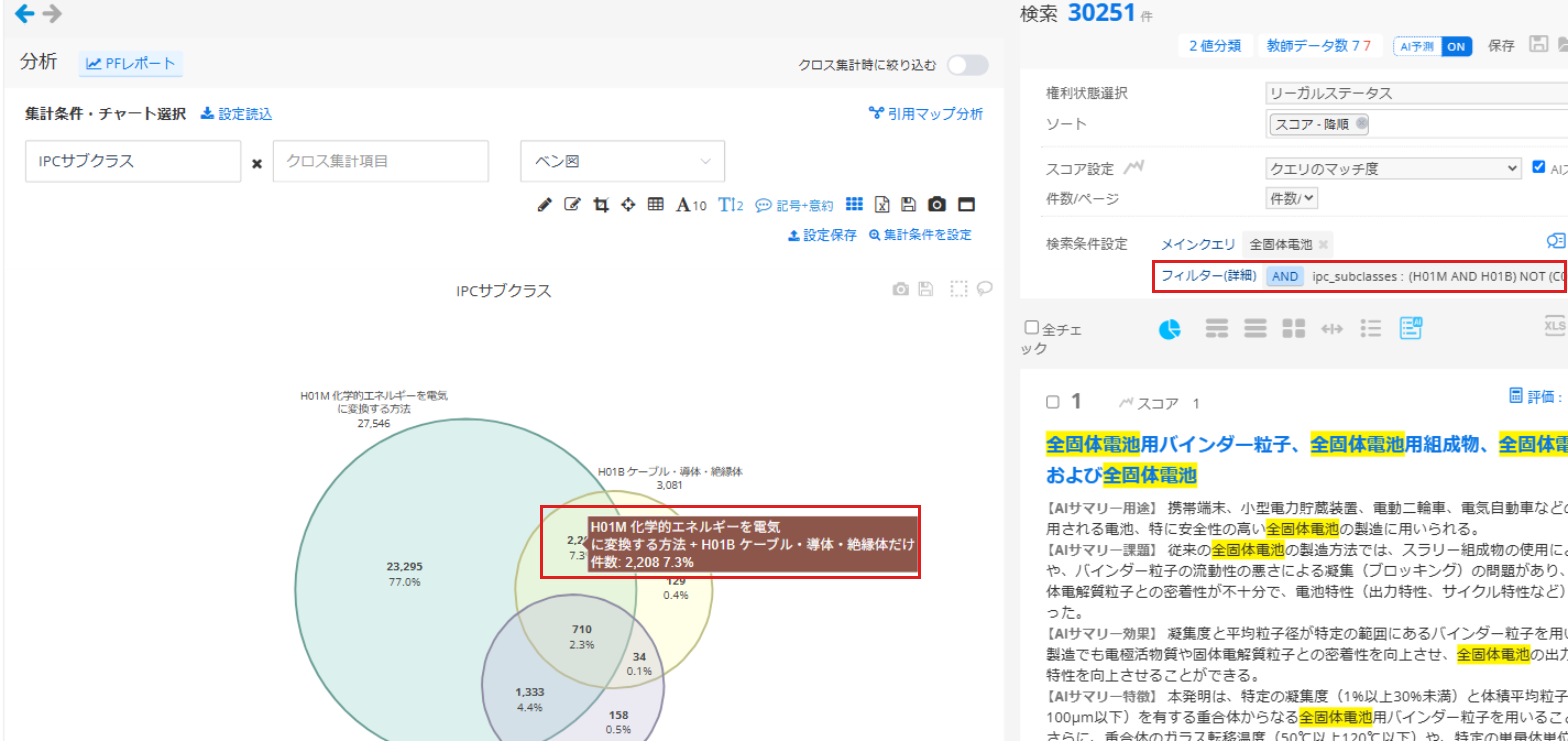

※PFレポートの中のグラフは、クリックしても絞り込まれません。ほかのグラフの絞り込み方は マップをクリックして絞り込む をご参照ください。

8. 検索条件「出願人数 (横断)」「出願人数 (JP:名寄せ)」

「共同出願のみ」で使う出願人数の条件として、次の2つの検索条件が加わりました。検索条件の選択リストの「統計関連」から選べるほか、コマンド入力でも使えます。「2」以上を指定すると、共同出願の特許に絞り込めます。

例：コマンド入力で「全固体電池」を検索したとき、CRAPPC:>=2 を加えると2者以上の共同出願、CRAPPC:>=3 を加えると3者以上の共同出願に絞り込めます。

出願人 (JP:最新) など、これまでの出願人数の条件はそのままお使いいただけます。各コードの一覧は 検索項目コード をご参照ください。

9. PFレポートのプリセット

PFレポートのプリセットチャートに、組み合わせチャートを使った「用途の組み合わせマップ」が加わりました。

※AIサマリーグローバルをご契約でない有料アカウントでは、AIサマリー 用途中分類 (JP) で集計します。無料アカウントには、このプリセットは表示されません。

※PFレポートの中のグラフは、クリックしても絞り込まれません。また、「共同出願のみ」のスイッチも表示されません。使い方は PFレポート をご参照ください。

10. ご利用にあたっての注意点

• 件数の数え方：組み合わせチャートと組み合わせの推移は「その値をすべて含む」件数（ほかの値を含んでいてもよい）、ベン図は「ちょうどその組み合わせ」の件数です。
• 組み合わせる値の数：組み合わせチャートは8つまで（表示件数の指定・値の指定・共同出願のみの場合は12まで）、組み合わせの推移は8つ、ベン図は3つです。描く組み合わせは、組み合わせの表示件数（5・10・15・20組）までです。残りは表・CSVで確認できます。
• 名寄せ辞書などの辞書や同義語でまとめた集計では描けません。まとめた値が、特許1件が持つ値と対応しないためです。その場合は、グラフに理由が表示されます。
• 「共同出願のみ」の値の選び方は目安です。よく一緒に出てくる組の上位50組（表示件数を指定した場合はその数）から選ぶため、そこに入らない会社は候補になりません。
• 検索結果の件数が多い場合は、表示に時間がかかります。通常の集計のおよそ3倍の時間がかかることがあります（例：約137万件で約3.5秒）。
• 集計の上限について：通常の集計が上限件数で打ち切られる場合は、組み合わせも同じ上限で数えます。クリックして絞り込んだ件数は上限なしの件数になるため、グラフの件数と異なることがあります（通常の棒グラフと同じです）。
• 「集計条件を設定」の「文献毎抽出数」を指定すると、グラフは各特許の先頭から指定した数の値だけで数えますが、クリックしたときの条件はすべての値で照合するため、絞り込んだ件数がグラフより多くなることがあります。

11. よくある質問

Q. チャート種類に組み合わせチャートが表示されません。

A. 1件の特許に値を複数持つ集計項目のときだけ表示されます（出願国・出願年などでは表示されません）。名寄せ辞書などの辞書や同義語でまとめた集計では、選べてもグラフは描かれず、理由が表示されます。組み合わせの推移は、出願年・公開年・登録発行年とのクロス集計のときに表示されます。

Q. 出願人の組み合わせがほとんど表示されません。

A. 件数の多い会社どうしは、一緒に出願していないことが多いためです。「共同出願のみ」をオンにすると、共同出願の特許だけで集計し、よく一緒に出願している組から値を選び直します。

Q. 表には2社の組があるのに、グラフに表示されません。

A. 同じ件数で、それを含む3社の組がある場合は、2社の組の棒を描きません（同じ特許を指すためです）。表・CSVにはすべての組が残っています。

Q. ベン図の円の大きさが件数どおりではありません。

A. 小さい値の円も見えるように、大きさを調整しています。件数は各領域の数字でご確認ください。

Q. 2者以上より3者以上のほうが、組み合わせが多く表示されました。

A. 値の選び方が違うためです。3者以上では、互いに一緒に出願しているグループ（同じグループの会社など）から値を選ぶため、そのグループの中で2者・3者・4者の組み合わせが多くできます。件数そのものは3者以上のほうが少なくなります。

Q. 集計項目をIPCに替えたら、共同出願の絞り込みが外れました。

A. スイッチが表示されない集計項目・グラフに替えたときは、スイッチが追加した条件を外して検索し直します。IPCの組み合わせを共同出願だけで見たい場合は、検索条件に「出願人数 (横断)」などを追加してください。

Q. クリックして絞り込んだ件数が、棒の件数と違います。

A. 通常の集計が上限件数で打ち切られている場合か、「集計条件を設定」で「文献毎抽出数」を指定している場合に起こります（「10. ご利用にあたっての注意点」を参照）。
