検索・分析結果画面は、検索を実行すると表示される画面です。画面の左側の「分析」(グラフエリア)で検索結果を集計してグラフにし、右側の一覧で公報を1件ずつ確認できます。この記事では、画面の各部の名称とできることを説明します。グラフの種類や操作の詳しい手順は、それぞれの記事へのリンクからご覧ください。

この記事でわかること

  • 画面の構成(グラフエリア・ファセットナビゲーション・操作メニューエリア・一覧エリア)
  • グラフエリアの各部と、新しいグラフ・クリックでの絞り込み・グラフの見た目の編集への入口
  • クロス集計を設定したときに検索結果の件数が変わる条件
  • 操作メニューエリアと一覧エリアのボタン
  • 画面左上の「←」「→」の働きと、誤った条件で検索したあとの戻り方

画面は、グラフエリア(1)、ファセットナビゲーション(2)、操作メニューエリア(3)、一覧エリア(4)で構成されています。グラフエリアとファセットナビゲーションは画面左側の「分析」に(ファセットナビゲーションはグラフの下)、操作メニューエリアと一覧エリアは右側にあります。

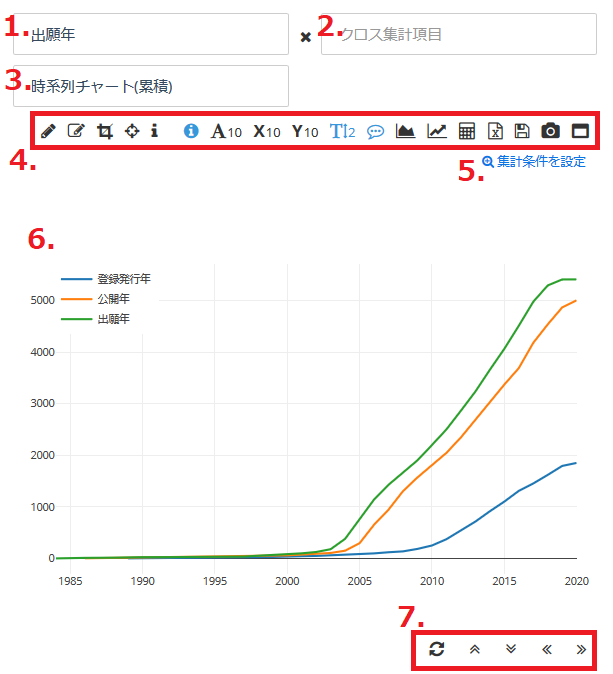

1. グラフエリア(分析)

画面左側の「分析」に、検索結果を出願年・出願人などで集計したグラフが表示されます。集計する項目とグラフの種類を選んで、検索結果の傾向を確認できます。

番号名称できること
1グラフの集計対象項目100種類以上の項目から、集計する項目を選んでグラフを描画できます。初期設定で選ばれている項目は「出願年」とは限りません(例:「AIサマリー 用途中分類 (JP)」)。集計したい項目を選び直してください。
2クロス集計項目1. の項目と2軸でクロス集計する項目を選びます。選べる項目は 1. と同じです。例:「出願年」の状態で「出願人 (JP:最新)」をクロス集計項目に選ぶと、直近10年と上位10位の出願人でクロス集計されます。詳細検索画面の「集計」タブでクロス集計を設定しても反映されます。クロス集計と検索結果の件数の関係は「1-2. クロス集計と検索結果の件数」をご参照ください。
3チャート種類パイチャート・時系列チャートなど、選んだ集計の形で描けるグラフだけが表示されます。パレート図・スロープチャート・伸長率バブルチャート・サンキー図も選べます。また、特許分類や出願人など1件に値を複数持つ集計項目では、値の組み合わせごとの件数を描く組み合わせチャート・ベン図・組み合わせの推移も選べます(「1-3. 新しいグラフとクリックでの絞り込み」をご参照ください)。
4上部操作ボタングラフの見た目を編集(ブラシのアイコン)、グラフタイトル編集、注釈、件数表示位置、軸入替、データテーブル、ラベルの説明、カラー設定、スコア集計、CSV保存、SVG画像保存・PNG画像保存、グラフウィンドウなどのボタンがあります(表示されるボタンはグラフの種類によって変わります)。アイコンにマウスポインターを置くと、ボタン名が表示されます。ブラシのアイコンについては「1-4. グラフの見た目を整える(グラフエディタ)」をご参照ください。
5集計条件を設定集計する期間や表示件数など、グラフの集計条件を設定できます。詳しくは 集計条件を設定(マップ表示条件の設定) をご参照ください。
6グラフインタラクティブなグラフが表示されます。棒・点・セル・ノードなどをクリックすると、その値が検索条件(絞り込み条件)に入ります。検索ボタンを押すと、その条件で検索結果が絞り込まれます。詳しくは マップをクリックして絞り込む をご参照ください。
7下部操作ボタングラフのサイズを変えるボタン(グラフの高さリセット・高さ減・高さ増・幅減・幅増)があります。アイコンにマウスポインターを置くと、ボタン名が表示されます。

1-1. グラフエリア上部のボタン

グラフエリアの上部には、次のボタンもあります。

ボタンできること
「PFレポート」複数のグラフを1画面に並べて表示できます。詳しくは PFレポート をご参照ください。
「クロス集計時に絞り込む」クロス集計にしたときに、検索結果の件数をグラフに描画されている件数に合わせるかどうかを切り替えるスイッチです(「1-2. クロス集計と検索結果の件数」をご参照ください)。
「設定読込」・「設定保存」グラフの集計条件(マップ状態)を保存種別「集計」で保存し、別の検索結果でも呼び出せます。詳しくは 検索条件の保存 の「設定保存/設定読込」をご参照ください。
「引用マップ分析」引用・被引用の関係をマップで確認する「引用マップ分析」を使えます。詳しくは 引用マップ分析 をご参照ください。

1-2. クロス集計と検索結果の件数

クロス集計項目を設定しても、初期設定では検索結果の件数は変わりません。「クロス集計時に絞り込む」スイッチが初期設定でOFFになっているためです。

  • スイッチがOFF(初期設定):クロス集計にしても、検索結果の件数は変わりません。
  • スイッチがON:グラフに描画されている件数に合わせて、検索結果の件数も変わります。

スイッチがOFFのときは、内部の処理の都合で表示が遅くなることがあります。遅いと感じる場合は、スイッチをONにしてご利用ください。スイッチのON/OFFは、一度設定すると、お使いのブラウザに保持されます。詳しくは クロス集計時に絞り込む をご参照ください。

1-3. 新しいグラフとクリックでの絞り込み

2026年10月に、「チャート種類」で選べるグラフにパレート図・スロープチャート・伸長率バブルチャート・サンキー図と、組み合わせチャート・ベン図・組み合わせの推移が加わりました。グラフごとに、選べる集計の形が決まっています。

グラフ選べる集計わかること
パレート図1軸の集計(出願年などの時系列を除く)上位いくつで全体の何割を占めるか
スロープチャート時系列(出願年など)を含むクロス集計前半と後半の2期間で、どの項目が増えたか・減ったか
伸長率バブルチャート時系列(出願年など)を含むクロス集計規模と伸びを同時に見て、主要・急伸・縮小に分ける
サンキー図時系列を含まないクロス集計、または3軸の集計軸をまたいだつながり(例:出願人 → 特許分類)
組み合わせチャート1件の特許に値を複数持つ集計項目(特許分類・出願人・AIサマリーの用途など)の1軸の集計どの組み合わせ(2つ・3つ以上の組)が多いか
ベン図組み合わせチャートと同じ上位3つの値がどれだけ重なっているか、どれだけ単独か
組み合わせの推移値を複数持つ集計項目 × 出願年・公開年・登録発行年のクロス集計どの組み合わせが年ごとに増えているか・減っているか

パレート図・スロープチャート・伸長率バブルチャート・サンキー図の見方は パレート図・スロープチャート・伸長率バブルチャート・サンキー図、組み合わせチャート・ベン図・組み合わせの推移の見方は 組み合わせチャート・ベン図・組み合わせの推移 をご参照ください。PFレポートのプリセットチャートにも、これらのグラフを使ったプリセットが加わりました。

また、ヒートマップ・ツリーマップ・サンバースト・共起ネットワークなど、これまでクリックしても絞り込めなかったグラフと新しいグラフも、クリックで絞り込めるようになりました。クリックすると値が検索条件に入り、検索ボタンを押すと絞り込まれます。クリックする場所と検索条件に入る値、続けてクリックしたときの動きは マップをクリックして絞り込む をご参照ください。

グラフをクリックして入った条件を外して元のグラフに戻す手順は、マップ・集計に関するよくある質問 の「1. マップのバブルやバーをクリックした後、元のチャートに戻すにはどうすればよいですか?」をご参照ください。

1-4. グラフの見た目を整える(グラフエディタ)

上部操作ボタンの先頭にあるブラシのアイコン(グラフの見た目を編集)を押すと、グラフの左にエディタ「グラフの見た目を編集」が開きます。タイトル・文字・色・軸・凡例・値ラベル・注釈・解説文などの見た目を整えられます。変えられるのは見た目だけで、件数や集計の内容は変わりません。

整えた見た目は、エディタの「保存」で保存条件に保存できます(保存条件を読み込んでいないときは、保存種別「集計」として新しく保存します)。保存しないと、ページを再読み込みしたときに消えます。PFレポートの編集画面でも同じエディタを使えます。詳しくは グラフエディタ(グラフの見た目を編集) をご参照ください。

1-5. 集計できる件数の上限

集計できる検索結果の件数は50万件が上限です。50万件を超える検索結果では、集計が途中で打ち切られます(例:検索結果には2001年〜2017年の特許が含まれるのに、集計では2001年〜2010年までしか表示されない)。50万件を超える件数を集計するには、オプションのご契約が必要です。ご相談は https://patentfield.com/apply からお寄せください。詳しくは マップで描画できる上限件数 をご参照ください。

2. ファセットナビゲーション

「分析」のグラフの下に表示される、グラフの元になる検索結果を出願年・IPCなどの項目ごとに集計した一覧です。項目をクリックして、検索結果を絞り込めます。表示される項目は、詳細検索画面の「集計」タブで設定した集計条件です。

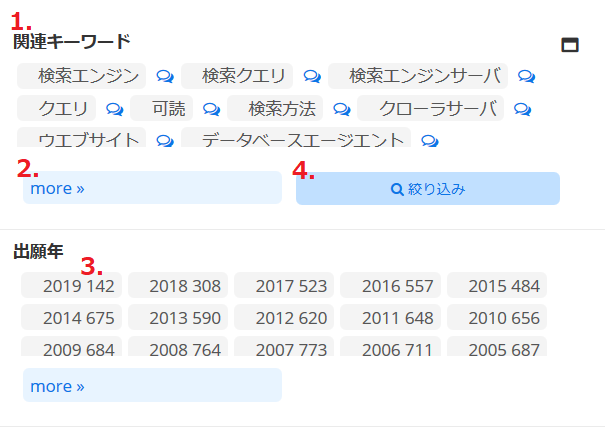

ファセットナビゲーションの各部の名称

番号名称できること
1データ出願年・IPCなどの集計結果です。項目をクリックすると、OR・AND・NOTの条件を指定して絞り込めます(下の表をご参照ください)。条件を指定すると、項目の色が条件に応じて変わります。
2more ≫クリックすると、集計結果の項目をさらに表示します。
3集計件数または総スコアスコア設定が「クエリのマッチ度」か「類似度」の場合は、検索結果に含まれる該当データの件数です。「PFスコア」か「被引用件数」の場合は、スコアの合計です。
4絞り込み1. のデータを1つでもクリックすると表示されます。クリックすると、指定した条件を加えて再検索し、ページが再読み込みされます。
項目をクリックしただけでは、検索結果は絞り込まれません。指定した条件を反映するには、「絞り込み」をクリックしてください。

項目をクリックする回数で、条件が次のように変わります。

クリック回数条件項目の色
1回OR条件(+)青色
2回AND条件(*)緑色
3回NOT条件(-)赤色

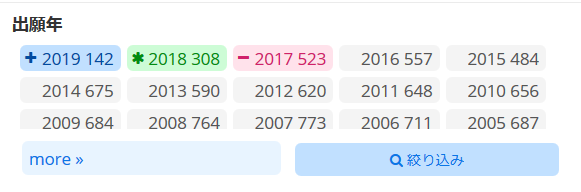

ファセットナビゲーションの項目をクリックして条件を指定した状態

条件を指定した状態で、詳細検索画面の「フィルター(詳細)」タブ(フィールド検索の条件を指定する画面)を開くと、指定した条件が追加されていることを確認できます。詳細検索画面は、操作メニューエリアの「検索条件を追加」から開けます。詳細検索画面で「検索」を押しても絞り込めます。

3. 操作メニューエリア

スコアやソートの変更、ダウンロードなど、検索結果を操作するボタンが並ぶエリアです。

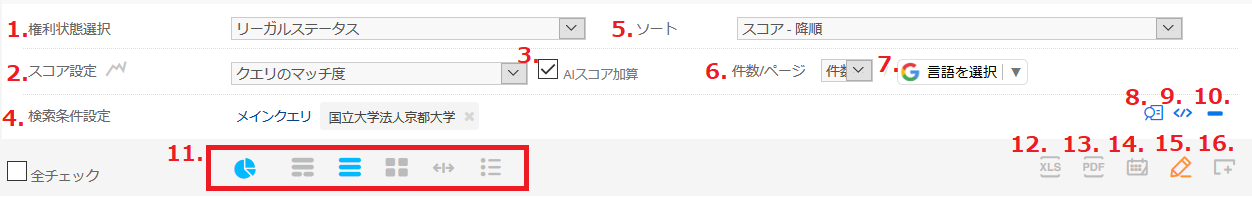

操作メニューエリアの各部の名称

番号名称できること
1権利状態選択特許権が維持されているか、抹消済みか、出願を放棄済みか、審査請求済みかなど、リーガルステータス(法的状態)で絞り込めます。
2スコア設定スコアの算出条件を「クエリのマッチ度」「PFスコア」「被引用件数」「類似度」から選べます(「3-1. スコア設定の種類」をご参照ください)。
3AIスコア加算AI分類予測の教師データに基づく予測スコアを、検索結果のスコアに加算します。詳しくは AI分類予測 をご参照ください。
4検索条件設定今の検索条件が表示されます。簡易検索画面や詳細検索画面を開かなくても、検索条件を確認できます。
5ソート検索結果一覧の並び順を選べます。初期設定は「スコア-降順」で、「スコア設定」で選んだスコアの高い順に並びます。
6件数/ページ1ページに表示する件数を設定できます。初期設定は10件で、最大300件まで表示できます。
7検索条件を追加詳細検索画面が開き、検索条件を追加できます。詳しくは 詳細検索画面 をご参照ください。
8設定コードを表示今の検索結果の状態を復元できる「設定コード」を表示します。設定コードには、検索条件に加えて、フィルター条件やグラフの分析条件なども含まれます。コピーして保存しておき、貼り付けると、同じ検索条件やグラフの表示条件を復元できます。詳しくは 設定コード をご参照ください。
9絞り込み条件表示「4. 検索条件設定」の表示・非表示を切り替えます。検索条件が多くて画面が見づらいときにお使いください。
10検索結果一覧の表示変更一覧の表示方法を切り替えます。アイコンにマウスポインターを置くと、「グラフ表示切替」「詳細」「原文リスト形式」「代表図」「図面スライダー」「リスト」「AIサマリー」などの名前が表示されます。
11エクセルダウンロード検索結果をエクセル形式でダウンロードできます。一覧の右上のアイコン(左から「XLS」=エクセルダウンロード、PDF一括ダウンロード、パテントタイムライン、表示項目設定)のうち「XLS」です。公報にチェックを入れなくても開けます(チェックを入れた公報があるときは、チェックした公報だけが出力されます)。1回にダウンロードできるのは1000件までです。詳しくは エクセルダウンロード をご参照ください。
12PDFダウンロード検索結果の公報を、各国特許庁の形式のオリジナルPDFで一括ダウンロードできます。JPOの公報は2004年以降がテキスト埋め込み型のPDF、USPTOの公報は画像形式のPDFです。ダウンロードはサーバーのバックグラウンドで実行され、結合処理が終わると、マイアカウントのページから圧縮ファイルをダウンロードできます。
13パテントタイムライン検索結果の出願日・年金納付期限日・存続期間満了日などのイベントを、タイムラインで表示します。
14ハイライト機能検索条件にキーワードが含まれている場合、検索結果一覧でキーワードがハイライト表示されます。詳しくは ハイライト をご参照ください。
15表示項目設定一覧の右上のアイコンのうち右端です。一覧エリアに表示する項目を、リストから選んでカスタマイズできます。「図面」も表示できます(下の注意をご参照ください)。設定は「AIサマリー」表示と、それ以外の表示形式(詳細・リスト・代表図・原文リスト形式)で別々です(「3-3. 表示項目設定と表示形式」をご参照ください)。
画面の表示言語を切り替える機能(画面右上の翻訳機能)は、2026年10月1日に提供を終了しました。画面を日本語以外の言語で表示したい場合は、ブラウザの翻訳機能をご利用ください。手順は ブラウザの翻訳機能でPatentfieldの画面を翻訳する をご参照ください。

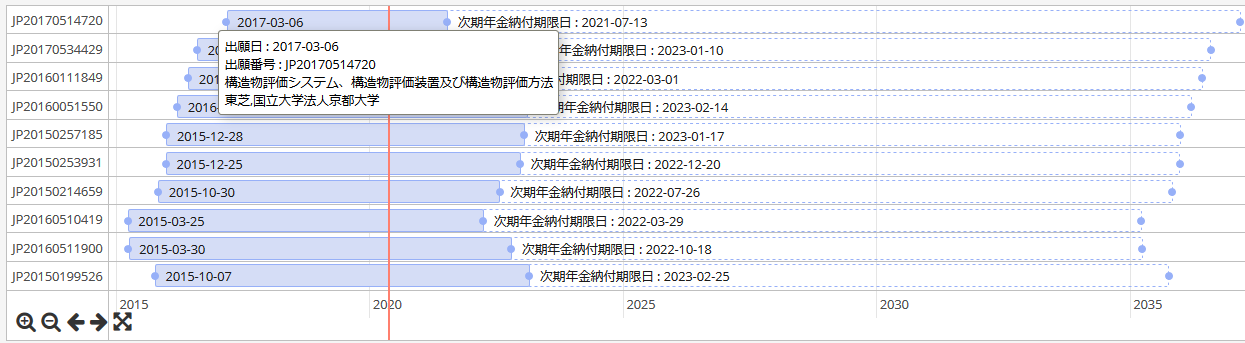

パテントタイムラインの表示例

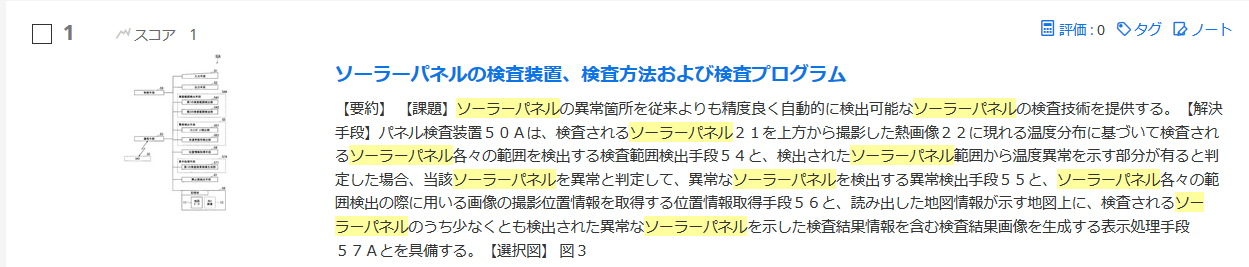

検索結果一覧でキーワードがハイライト表示された例

表示項目設定で「図面」を表示する場合、ブラウザが固まるのを防ぐため、表示される図面の数に上限があります。上限は「件数/ページ」によって次のとおりです。詳しくは 検索結果一覧画面で表示されない図面がある をご参照ください。
件数/ページ表示される図面の最大数
10件50
20件25
30件15
50件10
100件以上5

3-1. スコア設定の種類

スコア内容
クエリのマッチ度検索キーワードとの一致の度合いでスコアを付けます。キーワードが多く現れる公報ほどスコアが高くなります。タイトル > 要約 > 請求の範囲 > 明細書 の順に重みが付いているため、同じキーワードがタイトルや要約に多く現れる公報ほど上位に表示されます。また、公開日が新しいほどスコアが高くなる補正がかかっているため、出願人検索などでは公開日の新しい公報が上位に表示されます。補正よりもキーワードの重みのほうが大きいため、原則としてキーワードが多く現れる公報ほど上位に表示されます。なお、番号検索の結果は、初期設定では入力した番号の順に表示されます(2024年6月27日から)。
PFスコア被引用件数(他社の審査で引用された回数)や情報提供など、特許の重要度を示すパラメータでスコアを付けます。詳しくは PFスコア をご参照ください。
被引用件数被引用件数だけをスコアに反映します。被引用件数でグラフやランキングを作りたい場合にお使いください。
類似度セマンティック検索の場合、スコアは類似度になります。全文検索で「類似度」を選ぶと、セマンティック検索に切り替わります。

3-2. 画像に番号のない項目

操作メニューエリアの上部には、次の項目もあります。

項目できること
「保存」今の検索条件やグラフの状態を保存します。「保存」の文字の右にあるアイコンを押すと、「検索条件の保存」画面が表示されます。詳しくは 検索条件の保存 をご参照ください。
フォルダのアイコン「保存」の右にあるアイコンで、保存条件一覧を開きます。
時計マーク検索履歴を表示します。詳しくは 検索履歴 をご参照ください。
分類種別・教師データの件数・「AI予測」AI分類予測の教師データを入れた作業グループを選んで検索すると、分類種別と教師データの件数、「AI予測」の「ON」/「OFF」が表示されます。OFFのときは予測スコアが表示されません。設定は 検索結果の分類設定 をご参照ください。
「←」・「→」画面の操作をたどるボタンです。「←」で直前の操作を元に戻せます(「5. 「←」「→」で操作を元に戻す」をご参照ください)。
「同義語展開」同義語辞書に登録した言い換えを検索語に加えて検索するかを切り替えるスイッチです。ONにすると、展開した語も元の語と同じ色でハイライトされます。詳しくは 同義語辞書(検索時の同義語展開) をご参照ください。
「適用中のハイライト」画面上部に、ハイライトしている語が並びます。「編集」から変更できます。詳しくは ハイライト をご参照ください。

3-3. 表示項目設定と表示形式

表示項目設定は、「AIサマリー」表示と、それ以外の表示形式(詳細・リスト・代表図・原文リスト形式)で別々に設定します。選べる項目もそれぞれ違います(例:AIサマリーの各項目は「AIサマリー」表示の設定にだけ、IPC・FI・Fタームなどはそれ以外の表示形式の設定にあります)。

  • 「AIサマリー」表示で足した項目は、詳細・リストなどほかの表示形式には出ません。ほかの表示形式で表示したい場合は、その表示形式に切り替えてから設定してください。
  • 「AIサマリー」表示で項目を足すと、検索し直さなくても一覧に表示されます(例:「出願人 (JP:名寄せ)」)。
  • 項目によっては、チェックしても「AIサマリー」表示の一覧には出ないものがあります(例:「IPC」)。

4. 一覧エリア

検索結果の一覧が表示されるエリアです。表示する項目は「表示項目設定」でカスタマイズできます。

一覧エリアの各部の名称

番号名称できること
1スコア「スコア設定」で選んだスコア(クエリのマッチ度・PFスコア・被引用件数・類似度)が表示されます(「3-1. スコア設定の種類」をご参照ください)。
2出願国出願国が国旗で表示されます。
3リーガルステータス今の権利状態が表示されます。
4権利消化率バー今日の時点で、存続期間満了日までの権利期間のうちどれだけ経過したかを割合で示します。%の値が小さいほど残りの権利期間が長く、大きいほど短いことを示します。権利が消滅している場合は、100%の灰色で表示されます。
5AIラベル(AIスコア)AI分類予測の教師データを入れた作業グループを選んで検索すると、公報ごとに予測スコアが表示されます。「+ UP」を押すとその公報が「1」、「- DOWN」を押すと「-1」の教師データとして追加されます。予測スコアの見方は AI分類予測 をご参照ください。
6評価・タグ・ノート公報ごとに、ご自身で評価・タグ・ノートを付けられます。設定した評価・タグ・ノートは「作業グループ」に紐づいて保存されます。詳しくは 評価・タグ・ノート をご参照ください。
7関連順検索結果の件数は変えずに、選んだ公報に似ている順に検索結果を並べ替えます。ソートが「スコア-降順」のときに使えます。
8関連特許選んだ公報の全文テキストを使って AIセマンティック検索 を実行します。気になる公報や調査に関係の深い公報に似た公報を、すぐに検索できます。
9引用マップ選んだ公報に引用特許・被引用特許がある場合に表示されます。「引用マップ分析」画面が開き、引用特許・被引用特許の2世代先までの公報がマップに表示されます。詳しくは 引用マップ分析 をご参照ください。

5. 「←」「→」で操作を元に戻す

画面左上の「←」・「→」は、検索結果画面での操作をたどるボタンです。「←」を押すと、直前の操作を元に戻せます(例:集計項目を替えたあとに「←」を押すと、元の集計項目に戻ります)。

「←」「→」でたどれる履歴を消したり、リセットしたりするボタンはありません。

誤った条件で検索してしまったときは、「←」で戻るのではなく、正しい検索条件を次のどちらかから開き直してください。

  • 保存条件一覧(「保存」の右のフォルダのアイコンから開けます):保存した検索条件を呼び出します。詳しくは 検索条件の保存 をご参照ください。
  • マイアカウントの「検索履歴」(検索結果画面の時計マークからも開けます):過去に実行した検索を開き直します。詳しくは 検索履歴 をご参照ください。

6. よくある質問

Q. 誤った条件で検索したあと、「←」で戻ったら、どれが正しい結果か分からなくなりました。履歴を消せますか?
A. 「←」「→」の履歴を消す・リセットするボタンはありません。正しい検索条件を、保存条件一覧またはマイアカウントの「検索履歴」から開き直してください(「5. 「←」「→」で操作を元に戻す」をご参照ください)。

Q. クロス集計項目を設定したら、検索結果の件数が変わりました。
A. 「クロス集計時に絞り込む」スイッチがONになっているためです。ONのときは、グラフに描画されている件数に合わせて検索結果の件数も変わります。件数を変えたくない場合は、スイッチをOFFにしてください(「1-2. クロス集計と検索結果の件数」をご参照ください)。

Q. グラフやファセットナビゲーションで絞り込んだあと、元の集計に戻すにはどうすればよいですか?
A. 追加された条件を削除してから、もう一度検索します。手順は マップ・集計に関するよくある質問 の「1. マップのバブルやバーをクリックした後、元のチャートに戻すにはどうすればよいですか?」をご参照ください。

Q. パレート図や組み合わせチャートなどの新しいグラフが「チャート種類」に表示されません。
A. 集計の形によって、選べるグラフが決まっています。「1-3. 新しいグラフとクリックでの絞り込み」の表をご確認ください。

Q. グラフのタイトルや色を変えたり、グラフに解説を付けたりできますか?
A. できます。上部操作ボタンの先頭にあるブラシのアイコン(グラフの見た目を編集)からグラフエディタを開きます。変えた見た目は「保存」で保存条件に残せます(「1-4. グラフの見た目を整える(グラフエディタ)」をご参照ください)。

Q. 検索結果をエクセルでダウンロードするには、公報にチェックを入れる必要がありますか?
A. チェックを入れなくても、一覧の右上の「XLS」アイコン(エクセルダウンロード)から開けます。チェックを入れた公報があるときは、チェックした公報だけが出力されます。チェックがないときは、指定した「レコード出力行数」の分が上から出力され、1回にダウンロードできるのは1000件までです。ファイルは件数にかかわらずサーバーで作成され、できあがると画面のベルマークの「お知らせ」に表示されます。詳しくは エクセルダウンロード と 一括ダウンロードファイル をご参照ください。

Q. 画面を英語など日本語以外の言語で表示できますか?
A. 画面の表示言語を切り替える機能(画面右上の翻訳機能)は、2026年10月1日に提供を終了しました。ブラウザの翻訳機能をご利用ください。手順は ブラウザの翻訳機能でPatentfieldの画面を翻訳する をご参照ください。

Q. 表示項目設定で項目を足したのに、一覧に表示されません。
A. 表示項目設定は「AIサマリー」表示と、それ以外の表示形式(詳細・リスト・代表図・原文リスト形式)で別々です。項目を足したときの表示形式と、今の表示形式が同じかをご確認ください。また、「AIサマリー」表示の一覧には出ない項目もあります(例:「IPC」)。その場合は「詳細」などに切り替えてから設定してください(「3-3. 表示項目設定と表示形式」をご参照ください)。

Q. 一覧で図面がすべて表示されません。
A. 「件数/ページ」に応じて、表示される図面の数に上限があります(例:10件表示で50枚、100件以上の表示で5枚)。詳しくは 検索結果一覧画面で表示されない図面がある をご参照ください。

Q. グラフの集計が、途中の年までしか表示されません。
A. 検索結果が50万件を超えているためです。集計できる検索結果は50万件までで、超えた分は集計が途中で打ち切られます。詳しくは マップで描画できる上限件数 をご参照ください。
